Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Model: | LX595/LX515/LX50 | Nama: | GASKET PENUKAR PANAS |
|---|---|---|---|
| Tekanan operasi: | 3.0 MPaG Maks. | Bahan piring: | Stainless Steel, Titanium, Paduan Nikel Tinggi, Nikel, dan lainnya |
| Bahan Gasket: | NBR, EPDM, FPM, NBRHT, VITON | luas permukaan: | 0.83 |
| Max. Maks. flow rate laju aliran: | 800 m/jam | Koneksi Dia: | 200mm |
| Dimensi bingkai: | 1995*810mm | ||
| Cahaya Tinggi: | gasket penukar panas piring,gasket penukar panas shell dan tabung |
||

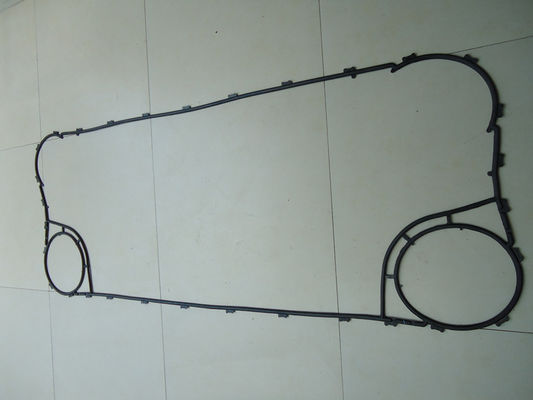

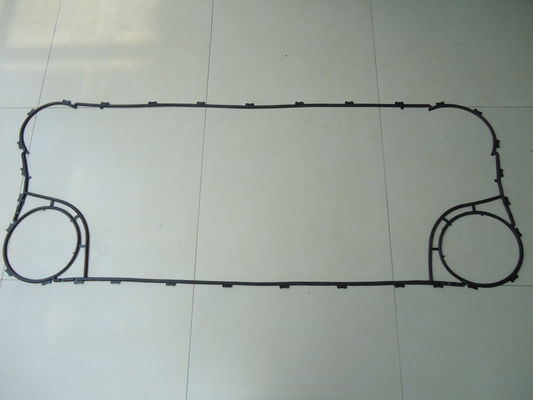

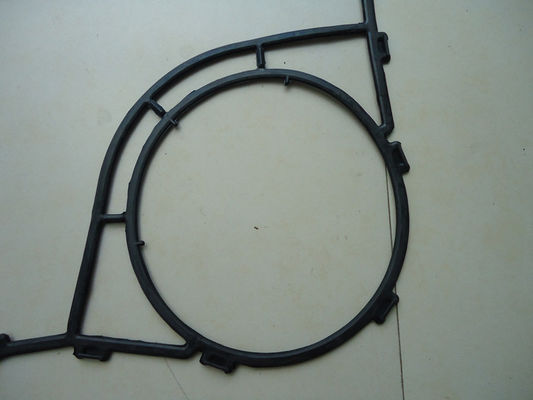

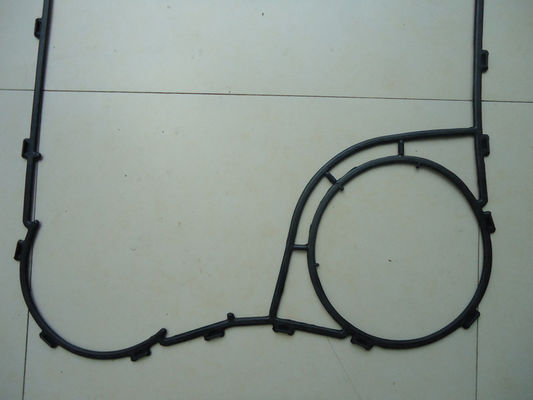

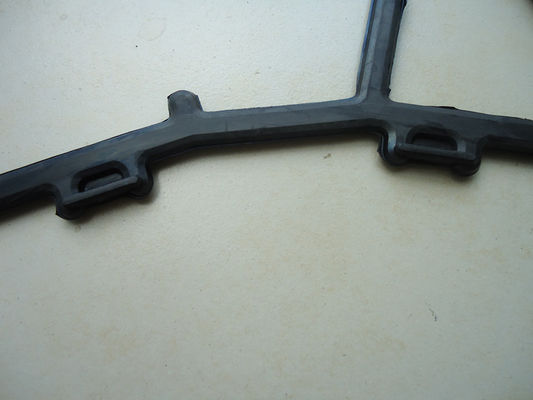

Hisaka LX595/LX515/LX50 Model Suku Cadang Penukar Panas Plat Gasket untuk Kapal
Struktur Dasar Penukar Panas Pelat Model LX595 / LX515
Pelat perpindahan panas dibuat dengan menekan lembaran tipis logam tahan korosi seperti baja tahan karat atau titanium, kemudian memasangnya dengan seal gasket dan menggantung tumpukan pasir pada bilah pemandu.Pelat dikencangkan dengan baut antara rangka tetap dan rangka bergerak.Di sini, ada celah tertentu antara pelat perpindahan panas yang memungkinkan cairan mengalir.Saluran masuk dan keluar cairan berada dalam bingkai tetap atau bingkai bergerak.
Spesifikasi Gasket Model LX595 / LX515
| Luas permukaan | 0.83 |
| Maks.Laju aliran | 800 m/jam |
| Diameter koneksi: | 200mm |
| Dimensi Bingkai | 1995*810mm |
Parameter Gasket PHE
Gasket yang digunakan pada plate heat exchanger harus memiliki ketahanan dalam berbagai kualitas cairan dan kondisi temperatur/tekanan.M&C telah menyiapkan bahan paking berikut untuk mendukung berbagai macam aplikasi.
| Bahan paking | Rentang Suhu ( ) | Kekerasan | Media yang tersedia |
| NBR | -20 hingga 110 | -75+/-3 | Air, Minyak, Asam dll |
| EPDM | -30 hingga 150 | 80+/-5 | Uap, Amonia, Asam dll |
| NBR-HT | -30 hingga 160 | 85+/-5 | Minyak Mineral, Minyak Termal |
| EPDM-HT | -30 hingga 180 | 85+/-5 | Air suhu tinggi |
| TFEP | -20 hingga 180 | 80+/-5 | Asam, Glikol, Klorida |
| FPM | -55 hingga 220 | 80+/-5 | Asam, Glikol, Klorida |
Area/Acara Aplikasi PHE
| Bahan kimia | Soda Kustik, Pupuk, Petrokimia, Kilang Minyak, Minyak & Lemak, Farmasi, Pendingin Asam Sulfat |
| Makanan | Susu, Bir, Minuman Ringan, Saus, Anggur, Skid-mount Sterilizer |
| HVAC | AC, Pemanas air atas |
| Pabrik baja | Blast Furnace, Continuous Casting, COG, Plating & Galvanizing, Blast furmace cooling |
| Logam | Plating, Quenching, Anodizing, Painting |
| Bubur & Kertas | Minuman Keras Hitam, Minuman Keras Putih, Digester, Pemulihan Panas |
| Tekstil | Serat Sintetis, Pemintalan, Pencelupan |
| Pendinginan Sentral | Air Laut, Air Sungai, Pembangkit Listrik, Pembangkit Bersama, Kelautan dan banyak lainnya. |
Fitur Penukar Panas Pelat
Pelat Perpindahan Panas
Setiap pelat perpindahan panas bergelombang ke berbagai pola untuk meningkatkan kekuatan dan area perpindahan panasnya.Selanjutnya, kerut menciptakan turbulensi tinggi dan dengan demikian mencapai koefisien perpindahan panas yang tinggi.Pelat dilengkapi dengan lubang lorong di setiap sudut.Setiap pelat tertutup rapat dengan gasket yang dipasang di alur periferalnya.
Saluran Aliran
Pelat-pelat tersebut dibagi menjadi pelat-A dan pelat-B, dan sebuah jalur terbentuk di antara pelat-pelat ini.Fluida bertemperatur tinggi mengalir secara bergantian dan berlawanan arah dengan fluida lainnya.Dengan demikian transfer panas yang efisien tinggi dicapai melalui pelat ini.
Pelat A jika dibalik akan menjadi pelat B.Dengan demikian hanya satu jenis pelat yang dapat digunakan sebagai pelat A dan pelat B untuk sebagian besar model.
Perawatan Mudah
Penukar panas pelat dapat dengan mudah dibuka untuk pemeriksaan dan perawatan dengan melonggarkan baut dan mur pengencang.Perakitan dan pembukaan unit juga mudah dilakukan.
Lebih Sedikit Ruang Instalasi
Konstruksi yang ringan dan kompak menghemat ruang pemasangan hingga 1/4 dan berat hingga 1/3 masing-masing penukar panas shell & tube.Selain itu, pelat pemanas yang ringan dan tipis dengan penahan cairan yang lebih sedikit memudahkan pekerjaan pemasangan.Plate Heat Exchanger dapat dibongkar untuk dibersihkan tanpa pekerjaan perpipaan, sedangkan panas shell & tube membutuhkan ruang tambahan untuk menarik keluar bundel tabung.
