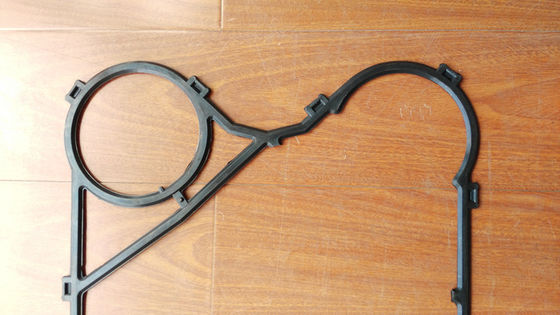

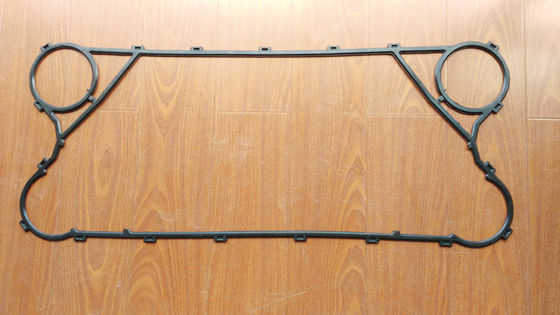

Hisaka Plate Type Heat Exchanger Gasket LX10 Untuk Pembuatan Kapal

Penukar Panas Tipe Pelat Hisaka AUX.FW COOLER LX195/LX135/LX10A/LX10 Untuk Pembuatan Kapal

LX195/LX135 Struktur Dasar Penukar Panas Pelat Model

Pelat perpindahan panas dibuat dengan menekan lembaran tipis logam tahan korosi seperti baja tahan karat atau titanium, kemudian memasangnya dengan seal gasket dan menggantung tumpukan pasir pada bilah pemandu.Pelat dikencangkan dengan baut antara rangka tetap dan rangka bergerak.Di sini, ada celah tertentu antara pelat perpindahan panas yang memungkinkan cairan mengalir.Saluran masuk dan keluar cairan berada dalam bingkai tetap atau bingkai bergerak.

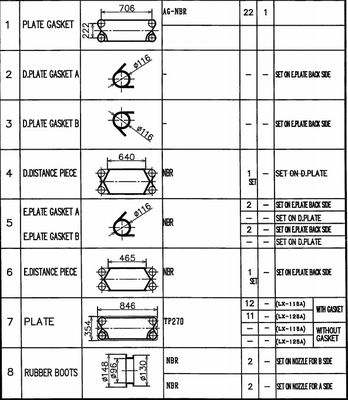

LX195/LX135 Spesifikasi Penukar Panas Pelat Model

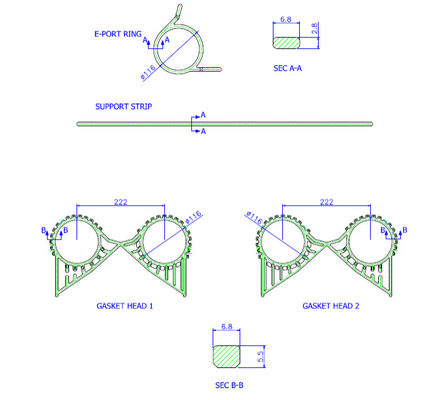

Gambar Gasket Penukar Panas Plat LX195 / LX135



Parameter Gasket PHE

Gasket yang digunakan pada plate heat exchanger harus memiliki ketahanan dalam berbagai kualitas cairan dan kondisi temperatur/tekanan.M&C telah menyiapkan bahan paking berikut untuk mendukung berbagai macam aplikasi.



Parameter Pelat PHE

Pelat dipilih secara khusus dari berbagai pola untuk mencapai area optimal dan penukar panas hemat biaya untuk setiap unit.Pelat ini dapat diklasifikasikan menjadi tiga tipe, tipe H, tipe L, tipe Campuran.

Area/Acara Aplikasi PHE



Fitur Penukar Panas Pelat

Pelat Perpindahan Panas

Setiap pelat perpindahan panas bergelombang ke berbagai pola untuk meningkatkan kekuatan dan area perpindahan panasnya.Selanjutnya, kerut menciptakan turbulensi tinggi dan dengan demikian mencapai koefisien perpindahan panas yang tinggi.Pelat dilengkapi dengan lubang lorong di setiap sudut.Setiap pelat tertutup rapat dengan gasket yang dipasang di alur periferalnya.


Saluran Aliran

Pelat-pelat tersebut dibagi menjadi pelat-A dan pelat-B, dan sebuah jalur terbentuk di antara pelat-pelat ini.Fluida bertemperatur tinggi mengalir secara bergantian dan berlawanan arah dengan fluida lainnya.Dengan demikian transfer panas yang efisien tinggi dicapai melalui pelat ini.

Pelat A jika dibalik akan menjadi pelat B.Dengan demikian hanya satu jenis pelat yang dapat digunakan sebagai pelat A dan pelat B untuk sebagian besar model.


Perawatan Mudah

Penukar panas pelat dapat dengan mudah dibuka untuk pemeriksaan dan perawatan dengan melonggarkan baut dan mur pengencang.Perakitan dan pembukaan unit juga mudah dilakukan.

Lebih Sedikit Ruang Instalasi

Konstruksi yang ringan dan kompak menghemat ruang pemasangan hingga 1/4 dan berat hingga 1/3 masing-masing penukar panas shell & tube.Selain itu, pelat pemanas yang ringan dan tipis dengan penahan cairan yang lebih sedikit memudahkan pekerjaan pemasangan.

Plate Heat Exchanger dapat dibongkar untuk dibersihkan tanpa pekerjaan perpipaan, sedangkan panas shell & tube membutuhkan ruang tambahan untuk menarik keluar bundel tabung.


Keuntungan Penukar Panas Pelat

1. Koefisien perpindahan panas sekitar 2 kali lebih tinggi dari penukar panas shell & tube.Permukaan kondensasi selalu diamankan dan koefisien perpindahan panas ditingkatkan karena kondensat segera dikeringkan.

2. Untuk mencapai penurunan tekanan uap yang jauh lebih sedikit daripada Penukar Panas tipe Pelat konvensional, pertimbangan khusus dari karakteristik pelat diambil sebagai kontribusi.

3. Konsumsi air pendingin sekitar setengah dari penukar panas.

4. Penggunaan gasket selektif digunakan dan memperluas aplikasi ke bidang yang luas.

5. Perubahan kapasitas kondensasi yang mudah dengan menambah atau mengurangi jumlah pelat.

6. Karena koneksi inlet dan outlet pada sisi yang sama, tipe LX195/LX135 tidak hanya dapat diterapkan pada kondensor total tetapi juga pada kondensor parsial.

Gambar Penukar Panas Piring

Profil Perusahaan Bagian Panas M&C

M&C Heat Parts Co, Ltd didirikan di Wuxi, Jiangsu.M&C mengkhususkan diri dalam merancang dan membuat peralatan perpindahan panas berkualitas tinggi.Rangkaian produk terdiri dari pelat & gasket, penukar panas pelat, penukar panas gasket dan penukar panas brazing.Jadi, sebagai salah satu dari sedikit produsen di seluruh dunia, M&C menawarkan solusi dengan desain termodinamika yang optimal untuk berbagai industri dan hampir semua aplikasi.

M&C memberi Anda layanan aksesori satu atap, berbagai merek & beberapa alternatif model untuk pilihan Anda.Kami akan memenuhi semua kebutuhan Anda akan penukar panas pelat dan menjaga mesin Anda terus berjalan melalui penyimpanan kami yang kaya dan respons cepat.

Selain itu, kami memiliki kontrol kualitas yang ketat dan sistem layanan purna jual, mulai dari pembelian bahan hingga paket produk jadi hingga produk diterima dalam kondisi baik.Produk kami telah banyak digunakan di seluruh dunia dalam berbagai bidang.

Pelat & Gasket Penukar Panas Pelat M&C Model Lain Direkomendasikan

Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 dan seterusnya;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL dan seterusnya;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 dan seterusnya;

API/Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, ​​Sigma 66, Sigma 106, Sigma 229, Sigma Star 45, Sigma Star 90 dan seterusnya;

Wakil - V4, V13, V20, V28, V45, V60, V100, V110, V130 dan seterusnya;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 dan seterusnya;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, ​​NT250M, NT250L dan seterusnya;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 dan seterusnya;

Gelombang panas - TL200SS/PP, TL250SS/PP, TL400SS/PP.TL650SS/PP dan sebagainya;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M dan seterusnya;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 dan seterusnya;
