Api Schmidt Sigma 66 M66 Model Plat Heat Exchanger Gasket Untuk Pemanas Air

API SCHMIDT SIGMA 66/M66 Model Plat Heat Exchanger Gasket dan Plat untuk Pemanas Air

SIGMA 66/M66 Model Pelat Penukar Panas Struktur Dasar

Pelat perpindahan panas dibuat dengan menekan lembaran tipis logam tahan korosi seperti baja tahan karat atau titanium, kemudian memasangnya dengan seal gasket dan menggantung tumpukan pasir pada bilah pemandu.Pelat dikencangkan dengan baut antara rangka tetap dan rangka bergerak.Di sini, ada celah tertentu antara pelat perpindahan panas yang memungkinkan cairan mengalir.Saluran masuk dan keluar cairan berada dalam bingkai tetap atau bingkai bergerak.

SIGMA 66/M66 Spesifikasi Penukar Panas Pelat Model


Luas permukaan	0,66㎡
Sudut Piring Theta	53 ° 124 °
Diameter koneksi:	138 mm
Ketebalan Pelat Bergelombang	3,8 mm
Panjang Pusat Pelat* Lebar	1470 * 290 mm
Bentuk Piring Panjang * Lebar	1679 * 498 mm

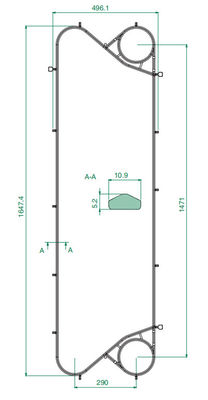

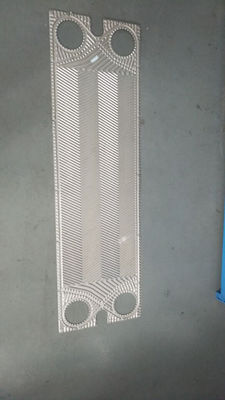

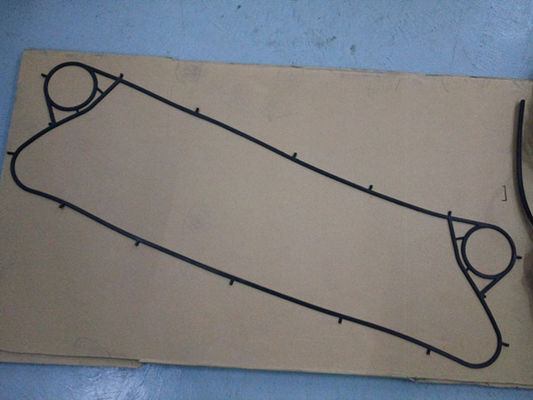

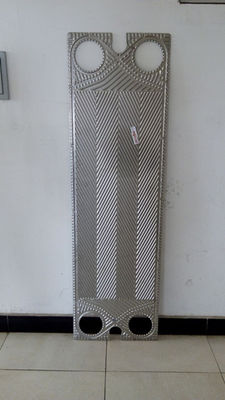

SIGMA 66/M66 Gambar Plat & Gasket Penukar Panas Plat








Parameter Gasket PHE OEM & ODM

Gasket yang digunakan pada plate heat exchanger harus memiliki ketahanan dalam berbagai kualitas cairan dan kondisi temperatur/tekanan.M&C telah menyiapkan bahan paking berikut untuk mendukung berbagai macam aplikasi.


Bahan	Suhu Penggunaan Maks	Kekerasan	Media Aplikasi
NBR	120	76±2	Alkana, alkana dan media non-polar lainnya, bahan bakar minyak dan minyak mineral lainnya;Pelumas;Minyak hewani dan nabati;Air panas, air asin, dll
NBR-HT	140	76±2
HNBR	150	76±2
EPDM	150	80±2	Air, uap, ozon atmosfer, berbasis non-minyak bumi;Keton;Alkohol medium polar dll
HEPDM	170	80±2
Viton A	180	80±2	Asam, Alkali, Pelarut Organik, Minyak Panas
Viton A (MINYAK)
Viton B
Viton G	200	80±2	Asam kuat, Minyak panas uap jenuh minyak panas
CR	-40~60	75±2	Pendingin


OEM & ODMParameter Pelat PHE



Pelat dipilih secara khusus dari berbagai pola untuk mencapai area optimal dan penukar panas hemat biaya untuk setiap unit.Pelat ini dapat diklasifikasikan menjadi tiga tipe, tipe H, tipe L, tipe Campuran.



Piring Bergelombang



Pengaturan saluran sudut rendah untuk aplikasi persyaratan penurunan tekanan yang diijinkan lebih rendah;



Pengaturan saluran campuran untuk pengaturan opsional untuk mendapatkan kinerja yang dioptimalkan;



Pengaturan saluran sudut tinggi untuk kinerja termal yang lebih tinggi dan aplikasi persyaratan penurunan tekanan yang diizinkan



Bahan Standar



304 Baja Tahan Karat



Ini adalah bahan pelat perpindahan panas dengan biaya terendah.Ini memiliki ketahanan korosi yang rendah dan biasanya hanya tersedia dalam ketebalan 0,5 mm.Jenis pelat perpindahan panas ini biasanya digunakan dalam aplikasi HVAC.



316 Baja Tahan Karat



Ini adalah bahan pelat perpindahan panas yang paling umum dan digunakan dalam banyak aplikasi.Baja tahan karat 316 memiliki ketahanan korosi yang tinggi dan biasanya tersedia dalam ketebalan mulai dari 0,5 mm hingga 0,8 mm.



Titanium



Jenis ini sangat tahan terhadap serangan bahan kimia, termasuk sebagian besar bahan kimia asam, klorida, air laut dan klorin.Ketebalan titanium ini biasanya dari 0,5 mm hingga 0,6 mm.



Hastelloy C276



Nama umum lainnya: Alloy C276, Hastelloy C, Inconel® C-276, Hastelloy C276.

Hastelloy C276 adalah superalloy nikel-molibdenum-kromium dengan tungsten ditambahkan untuk ketahanan korosi yang sangat baik di berbagai lingkungan yang keras.Paduan C-276 banyak digunakan di lingkungan yang paling keras seperti pemrosesan kimia, pengendalian polusi, produksi pulp dan kertas, pengolahan limbah industri dan kota, dan pemulihan gas alam asam.Ketebalannya bisa berkisar dari 0,6 mm hingga 0,8 mm.



SMO 254



Sandvik 254 SMO adalah baja tahan karat austenitik paduan tinggi yang dikembangkan untuk digunakan dalam air laut dan media pembawa klorida agresif lainnya.Ketebalan tersedia dari 0.6mm sampai 0.8mm.





Area/Acara Aplikasi PHE


Bahan kimia	Soda Kustik, Pupuk, Petrokimia, Kilang Minyak, Minyak & Lemak, Farmasi, Pendingin Asam Sulfat
Makanan	Susu, Bir, Minuman Ringan, Saus, Anggur, Skid-mount Sterilizer
HVAC	AC, Pemanas air atas
Pabrik baja	Blast Furnace, Continuous Casting, COG, Plating & Galvanizing, Blast furmace cooling
Logam	Plating, Quenching, Anodizing, Painting
Bubur & Kertas	Minuman Keras Hitam, Minuman Keras Putih, Digester, Pemulihan Panas
Tekstil	Serat Sintetis, Pemintalan, Pencelupan
Pendinginan Sentral	Air Laut, Air Sungai, Pembangkit Listrik, Pembangkit Bersama, Kelautan dan banyak lainnya.




Fitur Penukar Panas Pelat

Pelat Perpindahan Panas

Setiap pelat perpindahan panas bergelombang ke berbagai pola untuk meningkatkan kekuatan dan area perpindahan panasnya.Selanjutnya, kerut menciptakan turbulensi tinggi dan dengan demikian mencapai koefisien perpindahan panas yang tinggi.Pelat dilengkapi dengan lubang lorong di setiap sudut.Setiap pelat tertutup rapat dengan gasket yang dipasang di alur periferalnya.


Saluran Aliran

Pelat-pelat tersebut dibagi menjadi pelat-A dan pelat-B, dan sebuah jalur terbentuk di antara pelat-pelat ini.Fluida bertemperatur tinggi mengalir secara bergantian dan berlawanan arah dengan fluida lainnya.Dengan demikian transfer panas yang efisien tinggi dicapai melalui pelat ini.

Pelat A jika dibalik akan menjadi pelat B.Dengan demikian hanya satu jenis pelat yang dapat digunakan sebagai pelat A dan pelat B untuk sebagian besar model.


Perawatan Mudah

Penukar panas pelat dapat dengan mudah dibuka untuk pemeriksaan dan perawatan dengan melonggarkan baut dan mur pengencang.Perakitan dan pembukaan unit juga mudah dilakukan.

Lebih Sedikit Ruang Instalasi

Konstruksi yang ringan dan kompak menghemat ruang pemasangan hingga 1/4 dan berat hingga 1/3 masing-masing penukar panas shell & tube.Selain itu, pelat pemanas yang ringan dan tipis dengan penahan cairan yang lebih sedikit memudahkan pekerjaan pemasangan.

Plate Heat Exchanger dapat dibongkar untuk dibersihkan tanpa pekerjaan perpipaan, sedangkan panas shell & tube membutuhkan ruang tambahan untuk menarik keluar bundel tabung.






Keuntungan Penukar Panas Pelat



1. Koefisien perpindahan panas sekitar 2 kali lebih tinggi dari penukar panas shell & tube.Permukaan kondensasi selalu diamankan dan koefisien perpindahan panas ditingkatkan karena kondensat segera dikeringkan.

2. Untuk mencapai penurunan tekanan uap yang jauh lebih sedikit daripada Penukar Panas tipe Pelat konvensional, pertimbangan khusus dari karakteristik pelat diambil sebagai kontribusi.

3. Konsumsi air pendingin sekitar setengah dari penukar panas.

4. Penggunaan gasket selektif digunakan dan memperluas aplikasi ke bidang yang luas.

5. Perubahan kapasitas kondensasi yang mudah dengan menambah atau mengurangi jumlah pelat.

6. Karena koneksi inlet dan outlet di sisi yang sama, SIGMA 66/M66 jenis dapat diterapkan tidak hanya kondensor total tetapi juga untuk kondensor parsial.



Gambar Penukar Panas Piring









Profil Perusahaan Bagian Panas M&C



M&C Heat Parts Co, Ltd didirikan di Wuxi, Jiangsu.M&C mengkhususkan diri dalam merancang dan membuat peralatan perpindahan panas berkualitas tinggi.Rangkaian produk terdiri dari pelat & gasket, penukar panas pelat, penukar panas gasket dan penukar panas brazing.Jadi, sebagai salah satu dari sedikit produsen di seluruh dunia, M&C menawarkan solusi dengan desain termodinamika yang optimal untuk berbagai industri dan hampir semua aplikasi.

M&C memberi Anda layanan aksesori satu atap, berbagai merek & beberapa alternatif model untuk pilihan Anda.Kami akan memenuhi semua kebutuhan Anda akan penukar panas pelat dan menjaga mesin Anda terus berjalan melalui penyimpanan kami yang kaya dan respons cepat.

Selain itu, kami memiliki kontrol kualitas yang ketat dan sistem layanan purna jual, mulai dari pembelian bahan hingga paket produk jadi hingga produk diterima dalam kondisi baik.Produk kami telah banyak digunakan di seluruh dunia dalam berbagai bidang.





Pelat & Gasket Penukar Panas Pelat M&C Model Lain Direkomendasikan



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 dan seterusnya;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL dan seterusnya;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 dan seterusnya;

API/Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, ​​Sigma 66, Sigma 106, Sigma 229, Sigma Star 45, Sigma Star 90 dan seterusnya;

Wakil - V4, V13, V20, V28, V45, V60, V100, V110, V130 dan seterusnya;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 dan seterusnya;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, ​​NT250M, NT250L dan seterusnya;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 dan seterusnya;

Gelombang panas - TL200SS/PP, TL250SS/PP, TL400SS/PP.TL650SS/PP dan sebagainya;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M dan seterusnya;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 dan seterusnya;



Barang Penukar Panas Plat M&C siap Pengiriman
