Varitherm GEA Plate Heat Exchanger VT20 OEM PHE Plates Gasket Untuk Industri Makanan

Varitherm GEA Plate Heat Exchanger VT20/VT20P/VT20M OEM PHE Plates and Gaskets Di Industri Makanan

Konstruksi Penukar Panas Plat VT20 / VT20P / VT20M



Dengan Safetytherm, para ahli telah berhasil merancang versi penukar panas pelat tertutup konvensional yang sangat andal.Dua pelat yang sangat tipis dengan lubang masuk dan keluar yang dilas membentuk celah kebocoran kecil di dalam pelat dinding ganda.Jika terjadi retakan pelat yang jarang terjadi, solusi cerdas dengan saluran kebocoran khusus ini memastikan bahwa campuran media yang tidak kompatibel dikeluarkan dan kebocoran dapat terlihat.



Desain dan fungsi Safetytherm yang ringkas memenuhi standar tinggi.Pelanggan kami dapat yakin akan satu hal: Safetytherm adalah contoh cemerlang dari solusi pelat ganda yang efektif dan perawatan rendah yang menjamin tingkat keamanan produksi yang tinggi.

Spesifikasi Penukar Panas Pelat Model VT20


Luas permukaan	0,26㎡
Sudut Piring Theta	127 ° 127 °
Diameter koneksi:	79 mm
Ketebalan Pelat Bergelombang	3,9 mm
Panjang Pusat Pelat* Lebar	868 * 212 mm
Bentuk Piring Panjang * Lebar	999 * 337 mm



VT20/VT20P/VT20M Informasi Teknis Penukar Panas Pelat





Model	Ukuran Koneksi	redup	redup	Dim.C
VT20 Safetytherm	3" (DN80)	21.4" (620mm)	56.6"(1488mm)	Hingga 127" (3235mm)
VT40 Safetytherm	5 "(DN125)	28.0" (710mm)	74.2" (1885mm)	Hingga 139" (3535mm)



Pelat Perpindahan Panas: Baja tahan karat 316L.

Paking: NBR, EPDM, Viton, dan lainnya berdasarkan permintaan.

Koneksi Pelabuhan: Unlined, Metal Lined, Raised Welded Neck Flange dan lain-lain berdasarkan permintaan.

Tekanan Desain Maksimum: 230 psig (16 barg)

Suhu Desain Maksimum: 370 ° F (190 ° C), tergantung pada pemilihan paking

Perkiraan Laju Aliran Cairan Maksimum: VT20 Keselamatan Panas: 440 gpm (100m³/jam)

VT40 Keselamatan Panas: 924 gpm (210m³/jam)

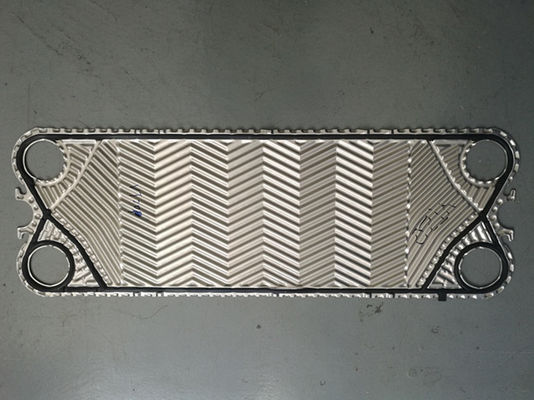

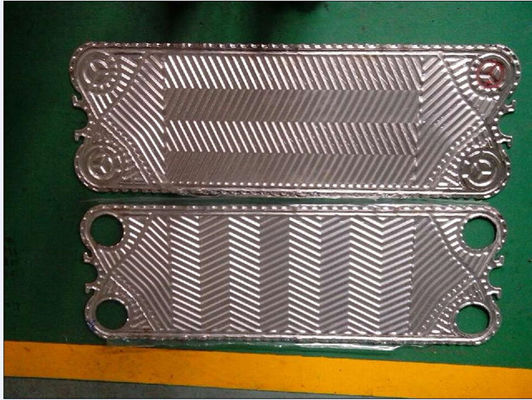

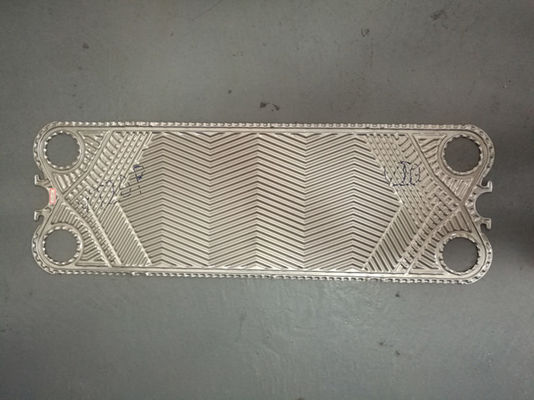

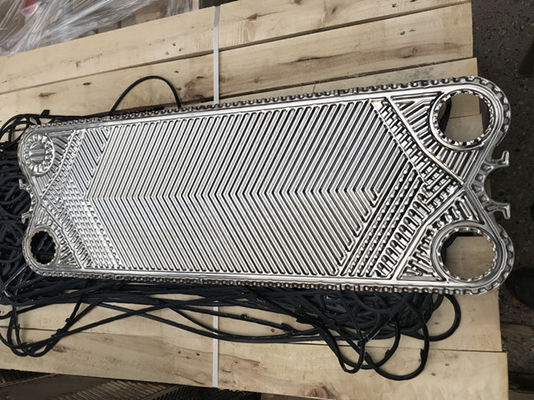

VT20/VT20P/VT20M Gambar Plat & Gasket Penukar Panas Plat





VT20/VT20P/VT20M Penukar Panas Plat Gasket - Variasi Produk Sistematis Varitherm



Baik dalam pemanasan atau pendinginan cairan yang mengandung partikel hingga ukuran 2mm, dalam uap yang mengembun atau dalam pendinginan gas dan penurun kelembapan gas dalam kasus khusus- Penukar panas pelat Varitherm menawarkan solusi yang meyakinkan dengan jangkauan aplikasi seluas mungkin.



Seri Varitherm memiliki dua argumen meyakinkan yang mendukungnya.Pertama ada berbagai macam bahan yang tersedia, termasuk 1.40301/AISI304, paduan berbasis nikel, Incolloy, nikel, tantalum dan titanium.Kedua, ia hadir dengan paket piring individu yang dapat dengan mudah diperluas untuk memenuhi kebutuhan Anda di masa depan.Dan ini menjadikan Varitherm Series solusi ekonomis yang optimal untuk hampir semua aplikasi.



Keuntungan Sekilas
Tekanan operasi hingga 25 bar, tekanan uji hingga 32,5 bar	Piring dalam berbagai ukuran, kerut dan bahan	Sistem paking LocIn bebas perekat untuk ukuran model VT20-VT80
Bahan paking NBR, EPDM dan FPM	Bahan paking khusus, seperti silikon, Hypalon, dan butil tersedia berdasarkan permintaan	Bingkai dipernis untuk semua ukuran model
Rangka baja tahan karat untuk ukuran model VT04 hingga VT80



Manfaat Sekilas

Tingkat keamanan produksi yang tinggi Perpindahan panas yang efektif Desain kompak Risiko kebocoran rendah Perawatan yang mudah



Penanganan produk yang lembut



Perlakuan lembut produk yang disebabkan oleh kerut lembut membuat Varitherm pilihan yang jelas untuk industri bahan makanan.





PHE Jenis Safetherm dan Varitherm



Safetytherm	VT10 VT20 VT40
Variterm	VT04 VT10 VT20 VT40 VT80 VT130 VT180 VT250 VT405 VT805 VT1306 VT2508



VT20/VT20P/VT20M Bingkai



PHE tersedia dalam berbagai versi bingkai khusus aplikasi.Versi dasarnya adalah desain C dan B, dengan desain B digunakan terutama untuk paket pelat yang lebih panjang. Varian dari desain ini ditandai dengan singkatan lebih lanjut.





Versi baja nirkarat khusus digunakan dalam aplikasi bahan makanan dan farmasi dan dapat mencakup pelat perantara untuk memisahkan masing-masing bagian.

Beberapa bingkai dilengkapi dengan alas yang dapat disesuaikan ketinggiannya





Pemecahan Masalah PHE



1. Kinerja Tidak Memadai



Kesalahan	Menyebabkan	Memperbaiki
Perpindahan panas berkurang	Deposit pada pelat HE	Membersihkan pelat HE - Membersihkan pelat HE saat PHE terbuka dan membersihkan pelat HE saat PHE ditutup.
	Pengoperasian, media aliran, dll. Berbeda dari kasing desain	Minta desain PHE dengan data operasi baru diperiksa oleh M&C
Kehilangan tekanan yang berlebihan	Penyumbatan celah aliran manifold menghalangi aliran	Membersihkan pelat HE - Membersihkan pelat HE saat PHE terbuka dan membersihkan pelat HE saat PHE ditutup.
	Pemasangan pelat HE yang salah menghalangi aliran	Periksa urutan pemasangan melalui diagram sirkuit
	Pengoperasian, media aliran, dll. Berbeda dari kasus desain	Minta desain PHE dengan data operasi baru diperiksa oleh M&C



2. Kebocoran



Kesalahan	Menyebabkan	Memperbaiki
Kebocoran di antara pelat HE - media aliran keluar dari paket pelat HE	Dimensi tegangan PHE yang salah	Periksa dimensi pengencangan yang benar sesuai dengan data pelat peringkat
	Tekanan operasi yang berlebihan	Periksa tekanan operasi sesuai dengan data pelat peringkat
	Suhu pengoperasian terlalu tinggi/terlalu rendah	Periksa suhu pengoperasian sesuai dengan data pelat peringkat
	Gasket pelat HE tidak terpasang dengan benar	Buka PHE dan perbaiki dudukan gasket pelat HE
	Gasket pelat HE kotor	Buka PHE dan bersihkan gasket plat HE
	Gasket pelat HE rusak atau mengeras	Buka PHE dan ganti gasket plat HE
Kebocoran antara pelat dan rangka HE, pelat penguat dan pelat perantara	Pelat HE dan bingkai gasket yang tidak terpasang dengan benar	Buka PHE dan dudukan gasket pelat dan bingkai yang benar
	Gasket pelat dan bingkai HE kotor	Buka PHE dan bersihkan pelat HE dan bingkai gasket
	Gasket pelat dan bingkai HE rusak	Buka PHE dan ganti HE plate dan frame gasket
Kebocoran antara sambungan rangka dan pipa	Beban berlebihan sambungan rangka dari pipa	Kurangi beban penghubung ke nilai yang diizinkan
	Gasket tidak terpasang dengan benar	Kendurkan sambungan rangka dan perbaiki dudukan paking
	paking kotor	Kendurkan sambungan bingkai dan bersihkan pakingnya
	paking rusak	Kendurkan sambungan bingkai dan ganti pakingnya
	Sambungan flensa tidak cukup dikencangkan	Periksa paking dan kencangkan kembali koneksi secara merata jika diperlukan
Pelat HE rusak	Pengencangan berlebihan paket pelat HE (dimensi pengencangan di bawah min.)	Ganti pelat HE yang rusak
Pelat HE rusak	Korosi bahan pelat HE	Periksa desain PHE mengenai media aliran, hubungi M&C
Pelat HE rusak di awal atau di akhir PHE	Pembumian yang salah saat mengelas sambungan khusus ke pipa penghubung rangka terbuka	Ganti pelat HE yang rusak



Gambar Penukar Panas Piring





Profil Perusahaan Bagian Panas M&C



M&C Heat Parts Co, Ltd didirikan di Wuxi, Jiangsu.M&C mengkhususkan diri dalam merancang dan membuat peralatan perpindahan panas berkualitas tinggi.Rangkaian produk terdiri dari pelat & gasket, penukar panas pelat, penukar panas gasket dan penukar panas brazing.Jadi, sebagai salah satu dari sedikit produsen di seluruh dunia, M&C menawarkan solusi dengan desain termodinamika yang optimal untuk berbagai industri dan hampir semua aplikasi.

M&C memberi Anda layanan aksesori satu atap, berbagai merek & beberapa alternatif model untuk pilihan Anda.Kami akan memenuhi semua kebutuhan Anda akan penukar panas pelat dan menjaga mesin Anda terus berjalan melalui penyimpanan kami yang kaya dan respons cepat.

Selain itu, kami memiliki kontrol kualitas yang ketat dan sistem layanan purna jual, mulai dari pembelian bahan hingga paket produk jadi hingga produk diterima dalam kondisi baik.Produk kami telah banyak digunakan di seluruh dunia dalam berbagai bidang.







Pelat & Gasket Penukar Panas Pelat M&C Model Lain Direkomendasikan



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 dan seterusnya;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL dan seterusnya;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 dan seterusnya;

API/Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, ​​Sigma 66, Sigma 106, Sigma 229, Sigma Star 45, Sigma Star 90 dan seterusnya;

Wakil - V4, V13, V20, V28, V45, V60, V100, V110, V130 dan seterusnya;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 dan seterusnya;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, ​​NT250M, NT250L dan seterusnya;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 dan seterusnya;

Gelombang panas - TL200SS/PP, TL250SS/PP, TL400SS/PP.TL650SS/PP dan sebagainya;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M dan seterusnya;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 dan seterusnya;



Barang Penukar Panas Plat M&C siap Pengiriman
