Tranter GC26 Pelat dan Gasket Penukar Panas Pelat Tekanan Kecil

Tranter GC26 PHE Unit Untuk Suku Cadang Penukar Panas Bingkai Plat Penurunan Tekanan Kecil



Pengenalan Penukar Panas Pelat



Di PHE pelat membuat bingkai di mana pelat ditekan dengan header dan tie bar, dan segel dijamin oleh gasket.Gasket, selain efek penyegelannya, berfungsi untuk mengarahkan aliran cairan, dan ditempatkan di sepanjang alur di tepi pelat.



Suhu maksimum yang digunakan untuk menyegel penukar panas adalah antara 80℃ dan 200℃ sementara tekanan dapat mencapai 25 bar.

Gasket tersedia dalam berbagai jenis butil atau karet silikon.



Karakteristik utama dari jenis penukar panas ini adalah:

- pembongkaran cepat dan mudah untuk operasi pembersihan dan kontrol

- adaptasi terhadap kondisi operasi variabel dengan menambahkan atau melepas pelat panas untuk memodifikasi aliran termal yang dipasang

- kebocoran cairan apa pun karena penyegelan gasket yang tidak sempurna tidak mencemari cairan lain tetapi langsung dibuang

- bahan yang kurang cocok untuk penyolderan, seperti titanium, dapat digunakan

- gasket membatasi nilai tekanan dan suhu maksimum

- berpotensi biaya tinggi karena desain cetakan, pengepresan, dan semua proses produksi

- biaya tinggi dari gasket



Spesifikasi Penukar Panas Pelat Model GC26


Luas permukaan	0,26㎡
Sudut Piring Theta	66 ° 114 °
Diameter koneksi:	105 mm
Ketebalan Pelat Bergelombang	4 mm
Panjang Pusat Pelat* Lebar	779 * 226,5 mm
Bentuk Piring Panjang * Lebar	941 * 384 mm



Informasi Teknis Penukar Panas Pelat GC26





Dimensi koneksi standar	DN100
Pengencangan Baut	M20
Jumlah baut pengencang panjang (TL)	4
Jumlah baut pengencang pendek (Ts)	6
Ketebalan penutup	35mm
Berat bilah pemandu	11 kg/m
Berat bilah pemandu yang diperkuat	17 kg/m
Berat baut pengencang	2,0 kg/m
dimensi-A	4,5 * n mm
dimensi-C	LG+41 mm
dimensi-F	LG+6mm
Pelat berat + paking (W) AISI 304/316 0,5 mm AISI 304/316 0,6 mm Titanium 0,5 mm Titanium 0,6 mm	1,5 kg 1,8 kg 1,0 kg 1,1 kg
Bingkai Berat	313+n*W kg



Jumlah maksimum piring	LTL	LG	C	F
19	250	600	641	606
37	375	600	641	606
54	500	600	641	606
56	500	1000	1041	1006
92	750	1000	1041	1006
113	1000	1000	1041	1006
129	1000	1350	1391	1356
164	1250	1350	1391	1356
181	1250	1550	1591	1556
166	1250	1550	1591	1556
194	1500	1550	1591	1556
203	1500	1900	1941	1906
245	2000	1900	1941	1906
276	2000	2250	2291	2256
297	-	2250	2291	2256
407	-	3000	3041	3006



LT L = Panjang baut pengencang panjang, berdasarkan 6,8 *n +118 mm

LG = Panjang bilah pemandu, berdasarkan 6,9 * n +230 mm

n= jumlah pelat ( LG>2875 mm diperkuat batang pemandu Tinggi +60mm.

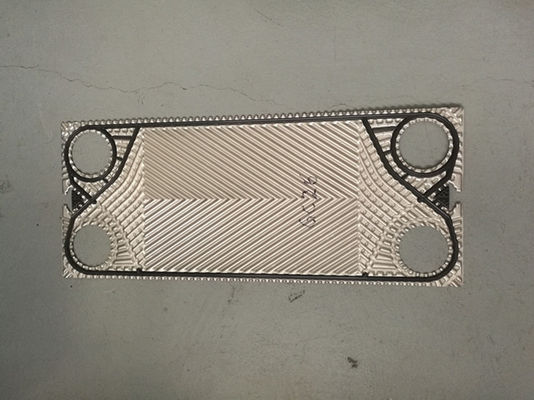

Gambar Plat & Gasket Penukar Panas Plat GC26





Pelat Seri GC



Pelat GCP

Aplikasi yang memerlukan penurunan tekanan rendah atau ukuran unit dibatasi oleh penurunan tekanan (teta rendah) sangat cocok untuk pelat Seri GCP.



Pelat Seri GCP dirancang dengan pola herringbone konvensional, dengan alur gasket di bidang bawah.Desain pelat menggunakan arah aliran paralel, berbeda dengan Seri GX, yang menampilkan aliran diagonal melintasi pelat.Karena kedalaman tarikan yang lebih dalam dan pola di area distribusi aliran, pelat Seri GCP menghasilkan tekanan drio yang jauh lebih rendah daripada pelat Seri GX yang sesuai.Versi theta tinggi dan rendah tersedia di ketiga pelat Seri GCP.Hal ini memungkinkan fleksibilitas untuk memenuhi berbagai aplikasi.



Bahan pelat standar adalah EN 1.4301(304SS), EN 1.4401(316SS), dan Titanium, tetapi persyaratan untuk Hastelloy C-276, 254SMO atau paduan cold-formed lainnya dapat diakomodasi.Bahan paking standar adalah NBR, EPDM dan Flouroelastomer.



Pelat GCD

Pelat Seri GCD ideal untuk aplikasi dengan perbedaan suhu yang sangat kecil, pelat GCD-016, GCD-044 dan GCD-054 dirancang dengan pola herringbone konvensional, arah aliran diagonal, dan dengan alur gasket di bidang bawah.



Bahan pelat standar adalah EN 1.4301(304SS), EN 1.4401(316SS).Bahan paking standar adalah NBR.



Jenis	Ukuran Koneksi	Jenis	Ukuran Koneksi
GCP-026	DN100	GCD-016	DN50
GCP-051	DN150	GCD-044	DN100
GCP-060	DN200	GCD-054	DN150



Pilihan Gasket GC26



Gasket terpaku

Gasket pelat M&C adalah elastomer yang dibentuk secara khusus untuk memastikan kinerja yang unggul.

Banyak bahan paking - NBR, EPDM, Viton, Neoprene, Butyl.Hypalon, NBR yang dienkapsulasi Teflon, dan lainnya - tersedia untuk disesuaikan dengan kondisi proses Anda, hingga suhu operasi maksimum 180℃.



Gasket Clip-on

Pertimbangkan sistem paking tanpa lem M&C Clip-on di mana pun pembersihan rutin diperlukan atau cairan agresif mempersingkat masa pakai paking.Desain yang unik memungkinkan pemasangan clip-on yang mudah dan cepat untuk penyegelan yang pasti dan pelepasan yang mudah.

Clip-on tersedia dalam NBR dan EPDM, baik peringkat industri maupun FDA.Gasket presisi ini dicetak di bawah kontrol manufaktur yang ketat dan diolah dengan peroksida untuk masa pakai yang lama dan ketahanan set kompresi yang sangat baik.





Keuntungan Penukar Panas Pelat GC26 dengan penukar Shell-dan-tabung



Mengapa mengisi ruang mesin Anda dengan peralatan berat dan besar, ketika efisiensi dan ekonomi merupakan faktor penting?



Sebuah penukar panas pelat dari M&C hanya berukuran sekitar 1/3 dari ukuran dan 1/6 dari berat penukar shell-tube dengan kinerja yang sebanding.Bahkan jika tampaknya masuk akal untuk berinvestasi dalam penukar tabung, ini akan memiliki biaya siklus hidup yang jauh lebih tinggi daripada penukar panas pelat.



Salah satu alasannya adalah bahwa sifat perpindahan panas dari penukar panas pelat adalah 3 sampai 5 kali lebih tinggi.Lain adalah pendekatan suhu dekat yang serendah 1 .

Efisiensi terbayar!



Penukar panas pelat menawarkan banyak keuntungan dibandingkan dengan penukar shell-and-tube konvensional

• Hingga 50% lebih efisien
• Hingga 90% lebih kompak
• Nilai-k 3-5 kali lebih tinggi
• Desain aliran turbulen yang unik
• Pendekatan suhu yang lebih dekat - serendah 1
• Jauh lebih sedikit bahan yang dibutuhkan - lebih sedikit penggunaan paduan eksotis atau titanium

Keuntungan Penukar Panas Pelat

• Jejak kaki yang jauh lebih kecil
• Lebih ringan
• Instalasi lebih mudah
• Permukaan penukar panas yang dapat dilepas untuk pembersihan yang efektif
• Pemanasan atau pendinginan lebih cepat dengan cairan energi lebih sedikit
• Aliran turbulen untuk ketahanan penskalaan yang lebih baik, keandalan yang lebih besar
• Lebih sedikit baja, harga beli yang lebih rendah, waktu tunggu yang lebih singkat, dan pengiriman yang lebih murah



Bagaimana Cara Menyediakan Perawatan Penukar Panas Pelat?



Perawatan penukar panas pelat disediakan melalui dua metode berbeda:

• Pemeliharaan di tempat (CIP) di tempat.
• Fasilitas pembersihan resmi pemeliharaan di luar lokasi.

Perbedaan mendasar antara kedua metode ini bukanlah bagaimana, tetapi di mana dan siapa yang melakukan pemeliharaan.CIP dilakukan di pabrik manufaktur untuk pemulihan cepat dan penggunaan peralatan yang berkelanjutan, dan biasanya dilakukan oleh orang yang bertanggung jawab atas pemeliharaan.Penggunaan dan fasilitas pembersihan resmi untuk pemeliharaan memerlukan pemindahan peralatan dan pengirimannya ke fasilitas di luar pabrik di mana personel pemeliharaan bersertifikat melayani penukar panas pelat.Melihat lebih dekat pada setiap metode akan membantu menjelaskan mana yang terbaik.



Pemeliharaan CIP.Karena keuntungan dari perputaran cepat dalam siklus pemeliharaan, CIP adalah metode pemeliharaan yang menarik.Hal ini lebih cepat, lebih nyaman dan sederhana.Ini juga merupakan metode pembersihan yang disukai ketika terutama cairan korosif sedang diproses.Biasanya, operasi CIP adalah sebagai berikut:

• Unit penukar panas pelat dimatikan.
• Semua cairan dikeluarkan dari unit.Unit single-pass menguras sendiri.Unit multi-pass mungkin memerlukan lubang pembuangan khusus.
• Larutan pembersih yang telah dipilih sebelumnya disirkulasikan melalui unit dalam aliran dari bawah ke atas untuk membanjiri unit sepenuhnya dan mencegah penyaluran.Ketika ditentukan bahwa larutan tidak lagi bereaksi dengan zat di dalam unit, pembersihan selesai.
• Unit dikeringkan dari larutan pembersih dan, jika perlu, dibilas dengan air dan dipasang kembali.

Fasilitas Pembersihan Resmi. Kerugian dari fasilitas pembersihan resmi cenderung diukur dengan biaya di muka dan jarang untuk keuntungan nyata yang dicapai.



Di fasilitas pembersihan resmi, setiap pelat dicatat dan diperiksa secara visual untuk menentukan apakah pelat tersebut layak untuk direkondisi.Klien diberi tahu jika ada pelat yang tidak dapat diperbaiki dan mengapa.Fasilitas tersebut memeriksa silang databasenya untuk mengonfirmasi spesifikasi asli penukar panas pelat dan kemudian melakukan inspeksi visual yang dekat terhadap gasket dan titik kontak pada pelat yang tersisa untuk menentukan apakah ada erosi atau perubahan nyata dari spesifikasi aslinya.Kemudian proses pembersihan dan perawatan yang tepat yang diperlukan ditentukan.



Pelat dicuci dengan tekanan, dibilas dan dikenakan pengupasan kaustik panas dan/atau prosedur manual untuk pelepasan gasket dan kerak.Mereka mengalami perendaman dalam berbagai asam yang kompatibel dengan bahan pelat untuk menghilangkan keseimbangan dari setiap foulant.Pelat yang dibersihkan diperiksa sepenuhnya secara visual dan 10 persen sampel pelat diuji penetran pewarna.Setiap pelat yang diuji disemprot dengan pewarna dan diperiksa di bawah sinar ultraviolet untuk menemukan kebocoran atau retakan lubang jarum.Mengikuti prosedur ini, pelat sekali lagi dicuci dengan tekanan dan dibilas untuk menghilangkan semua jejak pewarna.



Pelat kemudian dipasang kembali dengan perekat paking spesifikasi OEM yang memudahkan perbaikan lapangan jika diperlukan.Pelat menerima pemeriksaan menyeluruh sebelum dikemas dan dikirim.Unit diuji secara hidrostatis sebelum pengiriman.



Gambar Penukar Panas Piring





Profil Perusahaan Bagian Panas M&C



M&C Heat Parts Co, Ltd didirikan di Wuxi, Jiangsu.M&C mengkhususkan diri dalam merancang dan membuat peralatan perpindahan panas berkualitas tinggi.Rangkaian produk terdiri dari pelat & gasket, penukar panas pelat, penukar panas gasket dan penukar panas brazing.Jadi, sebagai salah satu dari sedikit produsen di seluruh dunia, M&C menawarkan solusi dengan desain termodinamika yang optimal untuk berbagai industri dan hampir semua aplikasi.

M&C memberi Anda layanan aksesori satu atap, berbagai merek & beberapa alternatif model untuk pilihan Anda.Kami akan memenuhi semua kebutuhan Anda akan penukar panas pelat dan menjaga mesin Anda terus berjalan melalui penyimpanan kami yang kaya dan respons cepat.

Selain itu, kami memiliki kontrol kualitas yang ketat dan sistem layanan purna jual, mulai dari pembelian bahan hingga paket produk jadi hingga produk diterima dalam kondisi baik.Produk kami telah banyak digunakan di seluruh dunia dalam berbagai bidang.
