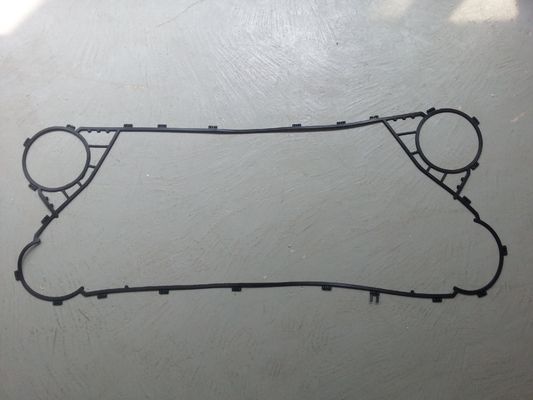

GEA Kelvion NT150S Ecoflex Plate Heat Exchanger Gasket

GEA-Kelvion NT150S Ecoflex PHE Gasket dan Plat Untuk Penukar Panas Plat



Pengenalan Penukar Panas Pelat



Tidak.	Komponen	Tidak.	Komponen
1	Balok atas	6	piring DIA
2	Sambungan pipa	7	Balok pemandu bawah
3	Piring tetap	8	paking pelat HE
4	Kolom	9	Mur pada baut pengencang
5	Piring longgar	10	Baut pengencang



Spesifikasi Penukar Panas Pelat Model NT150S


Luas permukaan	0,48㎡
Sudut Piring Theta	Horizontal 120 ° Vertikal 120 °
Diameter koneksi:	155 mm
Ketebalan Pelat Bergelombang	3,2 mm
Panjang Pusat Pelat* Lebar	1092 * 314 mm
Bentuk Piring Panjang * Lebar	1324 * 541 mm



Informasi Teknis Penukar Panas Pelat NT150S





Model	Ukuran Koneksi	Redup.A	redup	Dim.C
NT150S	6" nominal (DN150)	26.2" (665mm)	70,1" (1781mm)	Hingga 159" (4039mm)
NT150L			89,4" (2271mm)



Pelat Perpindahan Panas	316L Stainless, 304 Stainless, Titanium, Hastelloy, 904L, SMO254 dan lainnya berdasarkan permintaan
Paking	NBR, EPDM, Viton, dan lainnya berdasarkan permintaan
Plat cetak	Baja Karbon, Baja Tahan Karat, dan lainnya berdasarkan permintaan
Koneksi Pelabuhan	Unlined, Metal Lined (Stainless, Titanium dan lain-lain berdasarkan permintaan), Welded Neck Flange, puting berulir dan lain-lain berdasarkan permintaan
Tekanan Desain Maksimum	Tekanan desain maksimum adalah 300 psig (21 bar).Tergantung pada aplikasi.
Suhu Desain Maksimum	Suhu desain standar maksimum adalah 330 °F (170 °C).Suhu yang lebih tinggi tersedia berdasarkan permintaan.
Perkiraan Laju Aliran Cairan Maksimum	NT50:175 gpm (40 m³/jam) NT100: 830 gpm (190 m³/jam) NT150:1540 gpm (350 m³/jam) NT250:3960 gpm (900 m³/jam) NT350:8380 gpm (1900 m³/jam) NT500:20.000 gpm (4000 m/jam)



Gambar Plat & Gasket Penukar Panas Plat NT150S









Aplikasi Dan Manfaat Penukar Panas Plat NT150S



Aplikasi:



Dengan grup produk M&C Heat Parts, seri NT adalah penukar panas pelat gasket untuk berbagai aplikasi.Berbagai bahan yang bekerja di berbagai cairan, suhu dan tekanan.Sangat cocok untuk aplikasi cair-ke-cair ini:



HVAC	Bahan kimia	Gula	Laut
Makanan	Energi terbarukan	Kekuasaan



Manfaat:



Keserbagunaan-

• Desain yang tepat, bukan desain yang "cukup baik".Berbagai macam bahan, ukuran, dan konfigurasi pelat digabungkan dengan perangkat lunak pemilihan yang canggih untuk memastikan pemilihan yang sempurna, apa pun kebutuhan Anda.
• Jejak yang ringkas memungkinkan Anda untuk menggunakannya di lokasi yang tidak Anda impikan dengan penukar panas shell and tube.

Kinerja Lebih Tinggi dengan Biaya Lebih Rendah -

• Gelombang pelat Optiwave mendistribusikan cairan secara merata di seluruh lebar pelat, memaksimalkan perpindahan panas dan meminimalkan jumlah pelat (dan biaya) yang diperlukan.

Perawatan yang Nyaman-

• Sambungan pelat PosLoc menyebabkan paket pelat menyelaraskan diri saat memasang kembali.
• Gasket tanpa alat Ecoloc membuat penggantian gasket menjadi mudah.
• Pelat individu berarti tidak diperlukan alat angkat berat.Perawatan lebih cepat lebih efisien, dengan waktu henti yang lebih singkat.

Umur Panjang-

• Desain kerut yang cermat memberikan keseimbangan ideal turbulensi tinggi dan distribusi cairan yang tepat, mengurangi pengotoran dari media yang kurang sempurna.

Kondisi dan Solusi Kebocoran Penukar Panas Pelat





Ketika paket pelat HE dikencangkan hingga kurang dari dimensi pengencangan min., pelat HE rusak.PHE dapat menjadi bocor dan media aliran dapat keluar.

• Tidak pernah ketegangan kurang dari dimensi ketegangan min.
• Pastikan bahwa dimensi pengencangan dari paket pelat HE selalu dalam kisaran nilai yang diizinkan, min.a maks.

Kerusakan lingkungan akibat kebocoran

• Saat menggunakan media yang berbahaya bagi lingkungan, pastikan media tersebut dapat dikumpulkan secara andal jika terjadi kebocoran PHE (misalnya baki pengumpul dan peralatan penghisap) dan tidak dapat mencemari lingkungan

Kerusakan PHE oleh kenaikan tekanan mendadak (hammer cair) atau penurunan tekanan mendadak (hammer kavitasi)



Ketika kecepatan aliran media aliran berubah, palu cair atau palu kavitasi dapat terjadi.Hal ini dapat merusak PHE dan aliran media dapat keluar.

• Selalu buka atau tutup katup perpipaan yang terhubung ke PHE secara perlahan.
• Hindari kondensasi gas yang tiba-tiba dengan kontrol proses yang sesuai.

Kerusakan PHE karena pembekuan media aliran

• Pastikan bahwa di bawah semua pengaturan dan kondisi pengoperasian, suhu tidak pernah turun di bawah suhu beku media aliran yang digunakan.

Kebocoran saat menempatkan PHE multi-tahap masuk dan keluar dari operasi



Saat menempatkan PHE multi-tahap masuk dan keluar dari operasi dan gagal untuk menekan atau melepaskan semua bagian secara merata, dimensi tegangan dapat terlampaui di setiap bagian.Ini dapat menghasilkan kebocoran.

• Pastikan bahwa ketika menempatkan PHE multi-tahap masuk dan keluar dari operasi, semua bagian harus diberi tekanan atau dilepas secara merata.

Gambar Penukar Panas Piring





Profil Perusahaan Bagian Panas M&C



M&C Heat Parts Co, Ltd didirikan di Wuxi, Jiangsu.M&C mengkhususkan diri dalam merancang dan membuat peralatan perpindahan panas berkualitas tinggi.Rangkaian produk terdiri dari pelat & gasket, penukar panas pelat, penukar panas gasket dan penukar panas brazing.Jadi, sebagai salah satu dari sedikit produsen di seluruh dunia, M&C menawarkan solusi dengan desain termodinamika yang optimal untuk berbagai industri dan hampir semua aplikasi.

M&C memberi Anda layanan aksesori satu atap, berbagai merek & beberapa alternatif model untuk pilihan Anda.Kami akan memenuhi semua kebutuhan Anda akan penukar panas pelat dan menjaga mesin Anda terus berjalan melalui penyimpanan kami yang kaya dan respons cepat.

Selain itu, kami memiliki kontrol kualitas yang ketat dan sistem layanan purna jual, mulai dari pembelian bahan hingga paket produk jadi hingga produk diterima dalam kondisi baik.Produk kami telah banyak digunakan di seluruh dunia dalam berbagai bidang.







Pelat & Gasket Penukar Panas Pelat M&C Model Lain Direkomendasikan



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 dan seterusnya;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL dan seterusnya;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 dan seterusnya;

API/Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, ​​Sigma 66, Sigma 106, Sigma 229, Sigma Star 45, Sigma Star 90 dan seterusnya;

Wakil - V4, V13, V20, V28, V45, V60, V100, V110, V130 dan seterusnya;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 dan seterusnya;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, ​​NT250M, NT250L dan seterusnya;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 dan seterusnya;

Gelombang panas - TL200SS/PP, TL250SS/PP, TL400SS/PP.TL650SS/PP dan sebagainya;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M dan seterusnya;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 dan seterusnya;



Barang Penukar Panas Plat M&C siap Pengiriman
