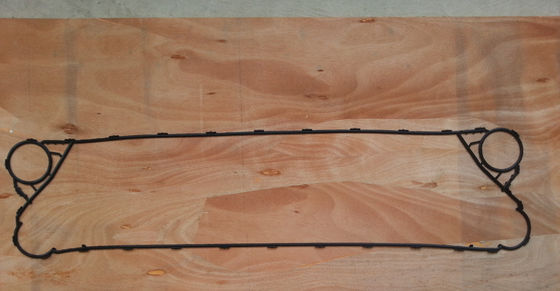

Segel Penukar Panas Sondex S47 S47A Untuk Industri Jus Susu

Penukar panas Pelat Sondex S47/S47A untuk Industri Susu/Jus

Konstruksi Penukar Panas Pelat S47 / S47A


Bingkai	Piring	Gasket
Penukar panas terdiri dari pelat bingkai (kepala), pelat tekanan (pengikut), batang pembawa, batang bawah dan kolom.Baut pengikat (penjepit) digunakan untuk menekan paket pelat bersama-sama.Ukuran dan jumlah tergantung pada jenis penukar panas.	Paket pelat terdiri dari pelat dengan alur di sepanjang tepi pelat dan di sekitar port.Jumlah pelat, serta ukuran dan dimensi, tergantung pada keluaran termal yang diperlukan.Tergantung pada aplikasi pelat baja tahan karat atau titanium dapat digunakan	Alur yang disediakan di pelat memegang paking khusus.Tujuan dari paking ini adalah untuk mencegah tercampurnya media dan kebocoran ke luar.Gasket dipilih agar sesuai dengan kombinasi suhu, ketahanan kimia, dan kemungkinan kondisi lain yang sebenarnya untuk dipertimbangkan.Mereka dapat dipasok dalam Viton, Nitrile atau EPDM.

S47/S47A Spesifikasi Penukar Panas Pelat Model


Luas permukaan	0,47㎡
Sudut Piring Theta	55 ° 115 °
Diameter koneksi:	100mm
Ketebalan Pelat Bergelombang	2,6 mm
Panjang Pusat Pelat* Lebar	1365*225 mm
Bentuk Piring Panjang * Lebar	1518*380 mm



S47/S47AInformasi Teknis Penukar Panas Pelat



Bingkai	Bingkai dicat Rangka baja tahan karat, dirancang untuk industri makanan dan sehari-hari Kedua bingkai dilengkapi dengan baut penjepit yang ditempatkan di sekitar tepi bingkai.
Tekanan Desain	Bingkai yang dicat: 1.0/1.5/2.5 Mpa.(145/217/362 PSI) Rangka baja tahan karat: 1.0/1.6 Mpa (145/232 PSI)
Bingkai Menengah	Bingkai menengah dan blok sudut dalam baja tahan karat.
Koneksi	Flensa DN150/6" dalam baja karbon, dilapisi karet atau dilapisi dengan AISI 316 atau titanium DN100/4", DN125/5" dan DN150/6" serikat pekerja susu Menurut semua standar yang diketahui.
Bahan Piring	AISI304/316, 254 SMO dan titanium. Bahan lain tersedia berdasarkan permintaan.
Gasket	Gasket ditempatkan di alur gasket tertutup, yang dibentuk oleh pelat.Desain ini membuat pelat cocok untuk tekanan kerja tinggi.Pelat dipandu dengan kuat selama perakitan penukar panas pelat.Bahan: NBR, EPDM dan Viton. Bahan lain tersedia berdasarkan permintaan.
Peralatan Ekstra	Penutup pengaman dalam baja tahan karat jaket isolasi Perakitan kunci pas Kaki pondasi untuk bingkai umum Flensa instrumen Termometer dan manometer



S47/S47AGambar Plat & Gasket Penukar Panas Plat







Bingkai S47/S47A



Jumlah Pelat	L (panjang bingkai) (mm)	P(mm)	Hmm)	Berat maks, kosong (kg)	Jenis koneksi
S47 IS16
7-42	439	480(18,89")	1715(67,52")	529	DN 100 flensa atau 4"
43-60	539			581
61-79	639			634
80-151	1039			833
S47 IS16
7-70	680	480(18,89")	1823(71,78")	862	DN 100 flensa atau 4"
71-142	1080			1091
143-197	1380			1265
198-233	1580			1379
234-324	2080			1668

S47 IS25
7-67	685	480(18,89")	1824(71,81")	1088	DN 100 flensa atau 4"
68-139	1085			1350
140-192	1385			1545
193-228	1585			1676
229-317	2085			2001



Fitur Plat PHE



	FITUR	KEUNTUNGAN	APA MANFAATNYA UNTUK ANDA!
A	WILAYAH DISTRIBUSI	Distribusi Aliran yang Efisien	Mencegah Mal-Distribusi
B	POLA PIRING BERGELOMBANG - DAERAH TRANSFER PANAS	Mempromosikan Turbulensi, Meminimalkan Fouling	Efek pemulihan panas yang sangat baik Maksimalkan waktu berjalan
C	SISTEM PENGUNCI PELAT	Konsep "Kunci sudut" dan "kunci gelembung" memastikan paket pelat yang stabil dan selaras saat unit ditutup	Operasi yang aman dan ekonomis Kemudahan servis yang tinggi Waktu henti layanan minimum
D	SISTEM GASKET EASYCLIP	Tepi paking yang miring dengan mudah dipasang pada tempatnya menggunakan flinger Anda Tetap aman di tempatnya dan memberikan integritas penyegelan yang tinggi	Operasi yang andal Mudah dan cepat untuk diganti Tidak diperlukan alat khusus







Jenis Gasket PHE



Silakan periksa tiga jenis gasket model umum yang sering digunakan dalam merek Sondex.







Informasi Teknis PHE



Bingkai

• Bingkai dicat, warna RAL 5010 (tersedia dalam warna lain)
• Rangka baja tahan karat, dirancang untuk industri makanan dan susu.

Kedua bingkai dilengkapi dengan baut penjepit yang ditempatkan di sekitar tepi bingkai.



Tekanan Desain

• Bingkai sakit: 1.0/1.6/2.5 MPa.(145/232/362 PSI)
• Rangka baja tahan karat: 1.0/1.6 MPa (145/232 PSI)

Bingkai Menengah



Rangka perantara dan blok sudut untuk rangka IS dan FS dalam baja tahan karat.



Standar Konstruksi

• EN13445 (PED 2014/68/EU)
• ASME detik VIII, Div.1

Koneksi

• Flensa DN100/4" dalam baja karbon, dilapisi karet atau dilapisi dengan AISI 316 atau titanium.
• DN80/3" dan DN100/4" Serikat susu.

Menurut semua standar yang diketahui.



Bahan Piring



AISI 304/316, 254 SMO dan titanium.Juga 2*0.4mm "Sonder Safe" piring, untuk makanan dan industri.

Bahan lain tersedia berdasarkan permintaan.



Gasket



Gasket adalah paking "Sonder lock" unik yang tidak direkatkan yang mengunci pelat bersama-sama dengan kancing karet yang kuat, sehingga pelat dipandu dengan kuat selama perakitan penukar panas pelat.

Bahan: NBR, EPDM dan Viton.

Bahan lain tersedia berdasarkan permintaan.



Peralatan Ekstra

• Penutup pengaman dalam baja tahan karat
• jaket isolasi
• Perakitan kunci pas
• Kaki pondasi
• Flensa instrumen
• Termometer dan manometer

Pemecahan Masalah PHE



Jika Anda memiliki masalah dengan penukar panas tipe pelat Anda, biasanya masalah ini dapat diselesaikan oleh personel Anda sendiri.Temukan di bawah ringkasan kemungkinan masalah serta kemungkinan penyebab dan solusi.



Kondisi untuk berfungsinya penukar panas tipe pelat Anda dengan benar secara terus-menerus harus benar-benar sesuai dengan nilai yang diizinkan untuk tekanan dan suhu yang disebutkan pada pelat nama.

Melebihi nilai-nilai ini, bahkan sebagai puncak tekanan jangka pendek akan menyebabkan kerusakan pada unit dan menjadi penyebab masalah.



Untuk menghindari perbaikan yang mahal, kami menyarankan Anda agar pekerjaan pemasangan dan pemeliharaan dilakukan oleh personel yang terlatih dengan baik.Anda juga bisa menghubungi kami.



Masalah	Kemungkinan penyebabnya	Kemungkinan Solusi
Kebocoran	Pada koneksi	Periksa liner karet (jika dipasang) Periksa paking flens (jika dipasang) Periksa O-ring Pasang pipa bebas tegangan
	Pencampuran sirkuit primer dan sekunder	Periksa pelat untuk lubang dan/atau retakan
	Dalam paket piring	Periksa perakitan Periksa kondisi gasket Periksa posisi paking yang benar
	Kondisi operasi menyimpang dari spesifikasi	Sesuaikan kondisi operasi
Kapasitas Tidak Cukup	Udara dalam sistem	De-aerasi sistem pipa Periksa pekerjaan pipa untuk kemungkinan jebakan udara
	Kondisi operasi menyimpang dari spesifikasi	Sesuaikan kondisi operasi
	Penukar panasnya kotor	Bersihkan penukar panas
	Koneksi telah dipertukarkan	Ulangi pekerjaan pipa
Penurunan tekanan terlalu tinggi	Aliran besar aliran desain	Sesuaikan aliran
	Saluran di pelat diblokir	Siram/bersihkan
	Pengukuran yang salah	Periksa indikator tekanan
	Sedang menyimpang dari desain	Penambahan misalnya anti-beku akan meningkatkan penurunan tekanan
	Udara dalam sistem	De-aerasi sistem pipa Periksa pekerjaan pipa untuk kemungkinan jebakan udara



Gambar Penukar Panas Piring
