S8 S8A Sondex Danfoss Heat Exchanger Seal Untuk Pasteurisasi Berukuran Kecil

S8/S8A Sondex/Danfoss Plate Heat Exchanger Untuk Pasteurisasi Berukuran Kecil yang Digunakan dalam Industri Makanan

Prinsip Desain Penukar Panas Pelat S8 / S8A




Jenis pelat S4A dan S8A dengan panjang hingga 0,75m (2,5 kaki) dan pola termal "panjang" akan mencakup banyak tugas hingga 6 m³/jam (26 gpm) dalam solusi satu lintasan, yang berarti bahwa semua sambungan di sisi kepala, Ini akan memastikan pekerjaan pipa dan servis yang mudah, dan dengan membongkar penukar untuk servis, tidak ada pipa yang perlu dilepas.



Rentang pelat ini dirancang untuk pasteurisasi berukuran kecil hingga 3.000 l/jam (tergantung pada jenis produk dan profil suhu) dan memastikan perawatan produk yang lembut dan lembut.



Perpindahan panas diperoleh, ketika media hangat mentransfer energi melalui pelat aliran yang tipis dan kuat di antara saluran dan mengirimkannya ke media lawan yang dingin tanpa mencampurkan kedua media.Aliran arus berlawanan menciptakan efisiensi yang optimal.Desain pelat dan saluran masuk memungkinkan CIP (Pembersihan di Tempat) yang efektif dan mudah untuk semua permukaan "aliran".

S8/S8A Spesifikasi Penukar Panas Pelat Model


Luas permukaan	0,08㎡
Sudut Piring Theta	Horisontal 130 ° Vertikal 130 °
Diameter koneksi:	28mm
Ketebalan Pelat Bergelombang	2.35 mm
Panjang Pusat Pelat* Lebar	656*70 mm
Bentuk Piring Panjang * Lebar	724*140 mm

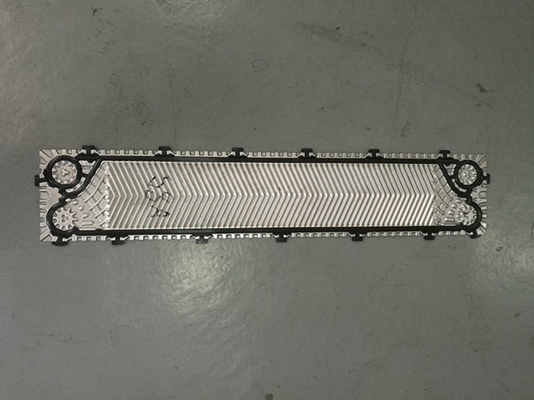

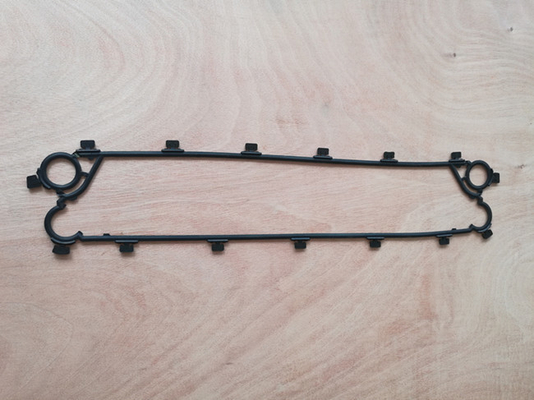

S8/S8AGambar Plat & Gasket Penukar Panas Plat









Bingkai S8/S8A



Jumlah Pelat	L (panjang bingkai) (mm)	P(mm)	Hmm)	Berat maks, kosong (kg)	Jenis koneksi
S8A FG16
7-19	275	200(7.87")	758(29,84")	74	DN25/1" Serikat Susu
20-30	325			79
31-53	425			92
54-76	525			105
S8A FS16
7-55	448	200(7.87")	913-943(35,95"-37,13")	77	DN25/1" Serikat Susu
56-75	548			83
76-95	648			109
96-124	798			140



Data Teknis Penukar Panas Pelat S8 / S8A



Jenis		S1	S4A	S6A	S8A
Maks.Tekanan Pekerjaan	PN (batang)	10.16
Maks.Suhu Operasional	°C	Hingga 180
min.Suhu Operasional		-10
media aliran		Air dan cairan yang berbeda, uap
Volume/saluran	Saya	0,09	0.17	0.13	0.21
Ukuran koneksi		DN32/1.25"
Jenis koneksi		Pipa 1,25" atau pipa berulir dalam baja tahan karat atau titanium (bahan lain tersedia berdasarkan permintaan) DN 25/1" Dairy union (hanya untuk kerangka industri makanan/saniter)
bahan piring		Baja tahan karat EN 1.4404 (AISI 316L), EN 1.4301 (AISI 304), SMO254, Hastelloy C276, titanium GR.1 Bahan lain tersedia berdasarkan permintaan
Ketebalan pelat	mm	0,5 Bahan lain tersedia berdasarkan permintaan
bahan paking		NBR, EPDM, FKM Bahan lain tersedia berdasarkan permintaan
Jenis lampiran paking		Kunci Sonder
Liner dalam koneksi		Karet NBR, EPDM, FKM Baja tahan karat EN 1.4404 (AISI 316L), EN 1.4301 (AISI 304), SMO254, Hastelloy C276, Titanium Gr.1
Bingkai		Bingkai dicat, warna RAL 5010 (warna lain tersedia berdasarkan permintaan) Rangka baja tahan karat, dirancang untuk aplikasi sanitasi (misalnya industri makanan dan susu)
Spesifikasi lukisan bingkai		Pengecatan tersedia untuk kategori korosi C2L, C4M, C5M



Fitur Plat PHE



	FITUR	KEUNTUNGAN	APA MANFAATNYA UNTUK ANDA!
A	WILAYAH DISTRIBUSI	Distribusi Aliran yang Efisien	Mencegah Mal-Distribusi
B	POLA PIRING BERGELOMBANG - DAERAH TRANSFER PANAS	Mempromosikan Turbulensi, Meminimalkan Fouling	Efek pemulihan panas yang sangat baik Maksimalkan waktu berjalan
C	SISTEM PENGUNCI PELAT	Konsep "Kunci sudut" dan "kunci gelembung" memastikan paket pelat yang stabil dan selaras saat unit ditutup	Operasi yang aman dan ekonomis Kemudahan servis yang tinggi Waktu henti layanan minimum
D	SISTEM GASKET EASYCLIP	Tepi paking yang miring dengan mudah dipasang pada tempatnya menggunakan flinger Anda Tetap aman di tempatnya dan memberikan integritas penyegelan yang tinggi	Operasi yang andal Mudah dan cepat untuk diganti Tidak diperlukan alat khusus

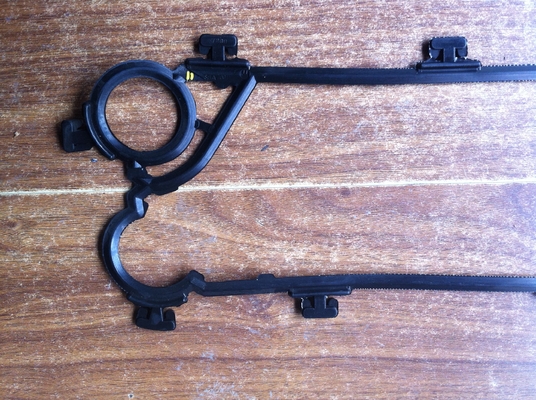

Jenis Gasket PHE



Silakan periksa tiga jenis gasket model umum yang sering digunakan dalam merek Sondex.





Jenis Pelat PHE



"Pelat awal dengan paking""Pelat aliran tangan kiri dengan paking""Pelat aliran tangan kanan dengan paking" Pelat ujung dengan paking"



Pelat Pendek Termal Pelat Panjang Termal





Pemecahan Masalah PHE



Jika Anda memiliki masalah dengan penukar panas tipe pelat Anda, biasanya masalah ini dapat diselesaikan oleh personel Anda sendiri.Temukan di bawah ringkasan kemungkinan masalah serta kemungkinan penyebab dan solusi.



Kondisi untuk berfungsinya penukar panas tipe pelat Anda dengan benar secara terus-menerus harus benar-benar sesuai dengan nilai yang diizinkan untuk tekanan dan suhu yang disebutkan pada pelat nama.

Melebihi nilai-nilai ini, bahkan sebagai puncak tekanan jangka pendek akan menyebabkan kerusakan pada unit dan menjadi penyebab masalah.



Untuk menghindari perbaikan yang mahal, kami menyarankan Anda agar pekerjaan pemasangan dan pemeliharaan dilakukan oleh personel yang terlatih dengan baik.Anda juga bisa menghubungi kami.



Masalah	Kemungkinan penyebabnya	Kemungkinan Solusi
Kebocoran	Pada koneksi	Periksa liner karet (jika dipasang) Periksa paking flens (jika dipasang) Periksa O-ring Pasang pipa bebas tegangan
	Pencampuran sirkuit primer dan sekunder	Periksa pelat untuk lubang dan/atau retakan
	Dalam paket piring	Periksa perakitan Periksa kondisi gasket Periksa posisi paking yang benar
	Kondisi operasi menyimpang dari spesifikasi	Sesuaikan kondisi operasi
Kapasitas Tidak Cukup	Udara dalam sistem	De-aerasi sistem pipa Periksa pekerjaan pipa untuk kemungkinan jebakan udara
	Kondisi operasi menyimpang dari spesifikasi	Sesuaikan kondisi operasi
	Penukar panasnya kotor	Bersihkan penukar panas
	Koneksi telah dipertukarkan	Ulangi pekerjaan pipa
Penurunan tekanan terlalu tinggi	Aliran besar aliran desain	Sesuaikan aliran
	Saluran di pelat diblokir	Siram/bersihkan
	Pengukuran yang salah	Periksa indikator tekanan
	Sedang menyimpang dari desain	Penambahan misalnya anti-beku akan meningkatkan penurunan tekanan
	Udara dalam sistem	De-aerasi sistem pipa Periksa pekerjaan pipa untuk kemungkinan jebakan udara

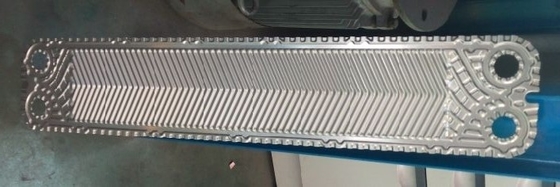

Gambar Penukar Panas Piring











Profil Perusahaan Bagian Panas M&C



M&C Heat Parts Co, Ltd didirikan di Wuxi, Jiangsu.M&C mengkhususkan diri dalam merancang dan membuat peralatan perpindahan panas berkualitas tinggi.Rangkaian produk terdiri dari pelat & gasket, penukar panas pelat, penukar panas gasket dan penukar panas brazing.Jadi, sebagai salah satu dari sedikit produsen di seluruh dunia, M&C menawarkan solusi dengan desain termodinamika yang optimal untuk berbagai industri dan hampir semua aplikasi.

M&C memberi Anda layanan aksesori satu atap, berbagai merek & beberapa alternatif model untuk pilihan Anda.Kami akan memenuhi semua kebutuhan Anda akan penukar panas pelat dan menjaga mesin Anda terus berjalan melalui penyimpanan kami yang kaya dan respons cepat.

Selain itu, kami memiliki kontrol kualitas yang ketat dan sistem layanan purna jual, mulai dari pembelian bahan hingga paket produk jadi hingga produk diterima dalam kondisi baik.Produk kami telah banyak digunakan di seluruh dunia dalam berbagai bidang.







Pelat & Gasket Penukar Panas Pelat M&C Model Lain Direkomendasikan



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 dan seterusnya;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL dan seterusnya;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 dan seterusnya;

API/Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, ​​Sigma 66, Sigma 106, Sigma 229, Sigma Star 45, Sigma Star 90 dan seterusnya;

Wakil - V4, V13, V20, V28, V45, V60, V100, V110, V130 dan seterusnya;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 dan seterusnya;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, ​​NT250M, NT250L dan seterusnya;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 dan seterusnya;

Gelombang panas - TL200SS/PP, TL250SS/PP, TL400SS/PP.TL650SS/PP dan sebagainya;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M dan seterusnya;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 dan seterusnya;



Barang Penukar Panas Plat M&C siap Pengiriman
