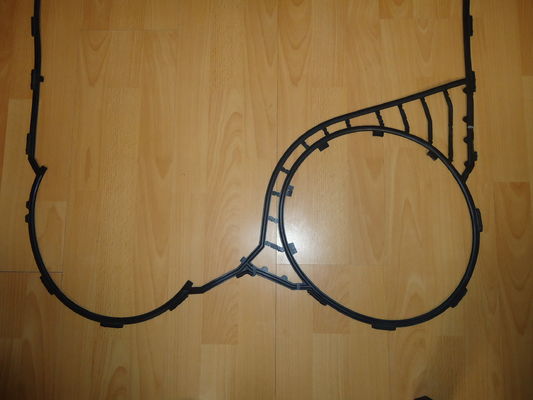

Pendinginan S187 S188 Sonderlock Jenis PHE Gasket

Suku Cadang Penukar Panas Pendinginan Sondex S187/S188 Pelat Penukar Panas dan Gasket Jenis Lem dan Sonderlock

Prinsip Kerja Penukar Panas Pelat S187 / S188




Perpindahan panas



Melewati energi dari satu media ke media lain untuk memanaskan atau mendinginkan media, adalah dasar perpindahan panas.Ini dapat dilakukan dengan mengolah media dalam penukar panas.

Penukar panas pelat menggunakan pelat aliran yang sangat efisien untuk mencapai perpindahan panas, dan lebih unggul dari penukar panas turbular dan desain penukar panas pelat lainnya dalam hal efisiensi perpindahan panas, kebutuhan ruang, dan kemudahan perawatan.



Distribusi Media





Media disirkulasikan dalam aliran arus berlawanan di dalam penukar panas pelat dan dimasukkan ke dalam sistem melalui saluran masuk.Dari saluran masuk, media mengalir melalui area distribusi yang dirancang khusus untuk menghilangkan "zona mati" dan memastikan distribusi media yang optimal dan merata di seluruh area transmisi panas pelat.



Area Transmisi Panas



Area transmisi panas adalah bagian terpenting dari pelat dalam hal perpindahan panas itu sendiri.Media hangat mentransfer energinya melalui pelat, ke media dingin di sisi pelat yang berlawanan.Pelat bertindak sebagai "pemisah" yang mencegah media dari pencampuran.



Pola Piring



Aliran media melalui saluran pola yang ditekan ke area transmisi panas setiap pelat.Pola tersedia dalam berbagai jenis, masing-masing dengan sifat dan tujuan uniknya sendiri.Dengan demikian, pola memiliki dampak besar pada efisiensi perpindahan panas dari penukar panas dan harus dipilih dengan hati-hati untuk mengakomodasi persyaratan spesifik dari setiap tugas termal.

S187/S188 Spesifikasi Penukar Panas Pelat Model


Luas permukaan	1.88
Sudut Piring Theta	50 ° 126 °
Diameter koneksi:	303mm
Ketebalan Pelat Bergelombang	3,5 mm
Panjang Pusat Pelat* Lebar	2120*480 mm
Bentuk Piring Panjang * Lebar	2504*868 mm



S187/S188Gambar Plat & Gasket Penukar Panas Plat









Bingkai S187/S188



Jumlah Pelat	L (panjang bingkai) (mm)	P(mm)	Hmm)	Berat maks, kosong (kg)	Jenis koneksi
S19A IS16
7-29	830	970(38.19")	2996(117,95")	3553	Flensa DN300 atau 12 "flange"
30-95	1230			4226
96-145	1530			4752
146-179	1730			5132
180-262	2230			5988
263-345	2730			6878
346-429	3230			7848
430-595	4230		3248(127,87")	9652
596-762	5230			11554
763-929	6230			13463
S19A IS25
7-26	850	1030(40,55")	2996(117,95")	4540	Flensa DN300 atau flensa 12"
27-91	1250			5323
92-140	1550			5958
141-173	1750			6412
174-255	2250			7435
256-337	2750			8590
338-419	3250			9693
420-583	4250		3248(127,87")	11896
584-747	5250			14230
748-911	6250			16437



S187/S188 Data Teknis Penukar Panas Pelat





Jenis		S81	S121	S188	S251
Maks.Tekanan Pekerjaan	PN (batang)	10,16,25
Maks.Suhu Operasional	°C	Hingga 180
min.Suhu Operasional		-10
media aliran		Air dan cairan yang berbeda, uap
Volume/saluran	Saya	3.1	4.7	7.3	9.8
Ukuran koneksi		DN300/12"
Jenis koneksi		Flensa DN 300/12", Baja karbon, dilapisi karet atau dilapisi dengan AISI 316L (bahan lain tersedia berdasarkan permintaan)
bahan piring		Baja tahan karat EN 1.4404 (AISI 316L), EN 1.4301 (AISI 304), SMO254, Hastelloy C276, titanium GR.1 Bahan lain tersedia berdasarkan permintaan
Ketebalan pelat	mm	0.5,0.6,0.7 Bahan lain tersedia berdasarkan permintaan
bahan paking		NBR, EPDM, FKM Bahan lain tersedia berdasarkan permintaan
Jenis lampiran paking		Kunci Sonder
Liner dalam koneksi		Karet NBR, EPDM, FKM Baja tahan karat EN 1.4404 (AISI 316L), EN 1.4301 (AISI 304), SMO254, Hastelloy C276, Titanium Gr.1
Bingkai		Bingkai dicat, warna RAL 5010 (warna lain tersedia berdasarkan permintaan) Rangka baja tahan karat, dirancang untuk aplikasi sanitasi (misalnya industri makanan dan susu)
Spesifikasi lukisan bingkai		Pengecatan tersedia untuk kategori korosi C2L, C4M, C5M



Jenis Gasket PHE



Silakan periksa tiga jenis gasket model umum yang sering digunakan dalam merek Sondex.





Jenis Pelat PHE



"Pelat awal dengan paking""Pelat aliran tangan kiri dengan paking""Pelat aliran tangan kanan dengan paking" Pelat ujung dengan paking"



Pelat Pendek Termal Pelat Panjang Termal





Layanan dan Pemeliharaan Penukar Panas Plat M&C



Kami dapat membantu Anda menghindari masalah sebelum timbul dengan program yang disesuaikan, mulai dari dukungan pemeliharaan penuh hingga servis ad hoc.Kami akan menyusun jadwal yang paling sesuai dengan Anda untuk melakukan diagnostik kinerja, pembersihan dan inspeksi pelat, pemeriksaan kesalahan dengan penggantian cepat, dan perbaikan sesuai kebutuhan.



Teknisi terampil kami akan dengan cepat membongkar penukar panas Anda dan dengan ahli membersihkan setiap pelat menggunakan metode yang ekonomis dan ramah lingkungan.Kami akan mengaktifkan dan menjalankan kembali instalasi Anda dengan kapasitas penuh dalam waktu singkat.Kami dilengkapi sepenuhnya untuk melakukan CIP (Pembersihan di Tempat) jika memungkinkan.



Jika penukar panas pelat Anda rusak atau berkinerja buruk, layanan perbaikan kami akan memulihkan pemasangan Anda ke urutan kerja dalam sekejap.Kami mengganti gasket yang rusak atau aus, serta pelat yang rusak atau bocor, dengan yang asli atau pengganti berkualitas tinggi yang sangat sesuai dengan spesifikasi pemasangan Anda.



Kami juga dapat menganalisis pengaturan Anda saat ini untuk menentukan apakah pemasangan dapat dioptimalkan, misalnya dengan menambah jumlah pelat di penukar panas.Ini adalah peningkatan untuk seluruh sistem Anda, karena penukar panas yang lebih efisien meningkatkan kinerja keseluruhan sekaligus menurunkan biaya energi.



Apa pun kebutuhan Anda, tim layanan kami yang berdedikasi siap membantu.



Kontrol kualitas



Inspektur kontrol kualitas kami dengan cermat memeriksa pelat untuk mencari cacat.Kami melakukan uji pewarna untuk menemukan potensi kebocoran pada pelat, dan melakukan uji gas untuk penukar panas pelat berbasis amonia.



Setiap piring harus memenuhi tuntutan kualitas kami yang ketat sebelum dikirim ke pelanggan kami, untuk memastikan solusi yang tahan lama dengan masa pakai yang lama.



Kami dapat melakukan diagnosa di tempat.Jika kami menemukan pelat bocor di instalasi Anda saat ini, kami dapat menggantinya dengan pelat berkinerja tinggi yang meningkatkan keandalan dan efisiensi sistem Anda.





Pemecahan Masalah PHE



Jika Anda memiliki masalah dengan penukar panas tipe pelat Anda, biasanya masalah ini dapat diselesaikan oleh personel Anda sendiri.Temukan di bawah ringkasan kemungkinan masalah serta kemungkinan penyebab dan solusi.



Kondisi untuk berfungsinya penukar panas tipe pelat Anda dengan benar secara terus-menerus harus benar-benar sesuai dengan nilai yang diizinkan untuk tekanan dan suhu yang disebutkan pada pelat nama.

Melebihi nilai-nilai ini, bahkan sebagai puncak tekanan jangka pendek akan menyebabkan kerusakan pada unit dan menjadi penyebab masalah.



Untuk menghindari perbaikan yang mahal, kami menyarankan Anda agar pekerjaan pemasangan dan pemeliharaan dilakukan oleh personel yang terlatih dengan baik.Anda juga bisa menghubungi kami.



Masalah	Kemungkinan penyebabnya	Kemungkinan Solusi
Kebocoran	Pada koneksi	Periksa liner karet (jika dipasang) Periksa paking flens (jika dipasang) Periksa O-ring Pasang pipa bebas tegangan
	Pencampuran sirkuit primer dan sekunder	Periksa pelat untuk lubang dan/atau retakan
	Dalam paket piring	Periksa perakitan Periksa kondisi gasket Periksa posisi paking yang benar
	Kondisi operasi menyimpang dari spesifikasi	Sesuaikan kondisi operasi
Kapasitas Tidak Cukup	Udara dalam sistem	De-aerasi sistem pipa Periksa pekerjaan pipa untuk kemungkinan jebakan udara
	Kondisi operasi menyimpang dari spesifikasi	Sesuaikan kondisi operasi
	Penukar panasnya kotor	Bersihkan penukar panas
	Koneksi telah dipertukarkan	Ulangi pekerjaan pipa
Penurunan tekanan terlalu tinggi	Aliran besar aliran desain	Sesuaikan aliran
	Saluran di pelat diblokir	Siram/bersihkan
	Pengukuran yang salah	Periksa indikator tekanan
	Sedang menyimpang dari desain	Penambahan misalnya anti-beku akan meningkatkan penurunan tekanan
	Udara dalam sistem	De-aerasi sistem pipa Periksa pekerjaan pipa untuk kemungkinan jebakan udara



Gambar Penukar Panas Piring







Profil Perusahaan Bagian Panas M&C



M&C Heat Parts Co, Ltd didirikan di Wuxi, Jiangsu.M&C mengkhususkan diri dalam merancang dan membuat peralatan perpindahan panas berkualitas tinggi.Rangkaian produk terdiri dari pelat & gasket, penukar panas pelat, penukar panas gasket dan penukar panas brazing.Jadi, sebagai salah satu dari sedikit produsen di seluruh dunia, M&C menawarkan solusi dengan desain termodinamika yang optimal untuk berbagai industri dan hampir semua aplikasi.

M&C memberi Anda layanan aksesori satu atap, berbagai merek & beberapa alternatif model untuk pilihan Anda.Kami akan memenuhi semua kebutuhan Anda akan penukar panas pelat dan menjaga mesin Anda terus berjalan melalui penyimpanan kami yang kaya dan respons cepat.

Selain itu, kami memiliki kontrol kualitas yang ketat dan sistem layanan purna jual, mulai dari pembelian bahan hingga paket produk jadi hingga produk diterima dalam kondisi baik.Produk kami telah banyak digunakan di seluruh dunia dalam berbagai bidang.
