Sondex Danfoss S7 S7A Heat Exchanger Plate Rubber Gasket Untuk Penukar Panas Plat Ukuran Kecil

Pelat Penukar Panas Sondex/ Danfoss S7/S7A dan Gasket Karet Untuk Penukar Panas Pelat Ukuran Kecil

Konstruksi Penukar Panas Pelat S7 / S7A




Bingkai	Piring	Gasket
Penukar panas terdiri dari pelat bingkai (kepala), pelat tekanan (pengikut), batang pembawa, batang bawah dan kolom.Baut pengikat (penjepit) digunakan untuk menekan paket pelat bersama-sama.Ukuran dan jumlah tergantung pada jenis penukar panas.	Paket pelat terdiri dari pelat dengan alur di sepanjang tepi pelat dan di sekitar port.Jumlah pelat, serta ukuran dan dimensi, tergantung pada keluaran termal yang diperlukan.Tergantung pada aplikasi pelat baja tahan karat atau titanium dapat digunakan	Alur yang disediakan di pelat memegang paking khusus.Tujuan dari paking ini adalah untuk mencegah tercampurnya media dan kebocoran ke luar.Gasket dipilih agar sesuai dengan kombinasi suhu, ketahanan kimia, dan kemungkinan kondisi lain yang sebenarnya untuk dipertimbangkan.Mereka dapat dipasok dalam Viton, Nitrile atau EPDM.

S7/S7ASpesifikasi Penukar Panas Pelat Model


Luas permukaan	0,07㎡
Sudut Piring Theta	55 ° 125 °
Diameter koneksi:	60mm
Ketebalan Pelat Bergelombang	2,6 mm
Panjang Pusat Pelat* Lebar	394*126 mm
Bentuk Piring Panjang * Lebar	498*230mm



S7/S7AInformasi Teknis Penukar Panas Pelat





Bingkai	Bingkai dicat Rangka baja tahan karat, dirancang untuk industri makanan dan sehari-hari Kedua bingkai dilengkapi dengan baut penjepit yang ditempatkan di sekitar tepi bingkai.
Tekanan Desain	Bingkai yang dicat: 1.0/1.5/2.5 Mpa.(145/217/362 PSI) Rangka baja tahan karat: 1.0/1.6 Mpa (145/232 PSI)
Bingkai Menengah	Bingkai menengah dan blok sudut dalam baja tahan karat.
Koneksi	Flensa DN150/6" dalam baja karbon, dilapisi karet atau dilapisi dengan AISI 316 atau titanium DN100/4", DN125/5" dan DN150/6" serikat pekerja susu Menurut semua standar yang diketahui.
Bahan Piring	AISI304/316, 254 SMO dan titanium. Bahan lain tersedia berdasarkan permintaan.
Gasket	Gasket ditempatkan di alur gasket tertutup, yang dibentuk oleh pelat.Desain ini membuat pelat cocok untuk tekanan kerja tinggi.Pelat dipandu dengan kuat selama perakitan penukar panas pelat.Bahan: NBR, EPDM dan Viton. Bahan lain tersedia berdasarkan permintaan.
Peralatan Ekstra	Penutup pengaman dalam baja tahan karat jaket isolasi Perakitan kunci pas Kaki pondasi untuk bingkai umum Flensa instrumen Termometer dan manometer

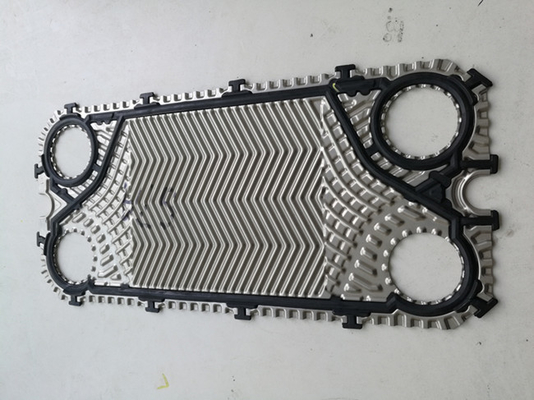

S7/S7AGambar Plat & Gasket Penukar Panas Plat









Bingkai S7/S7A



Jumlah Pelat	L (panjang bingkai) (mm)	P(mm)	Hmm)	Berat maks, kosong (kg)	Jenis koneksi
S7A IS16
7-39	429	300(11,81")	745(29,33")	111	DN50 flang atau 2 "pipa berulir BSP
40-76	629			135
77-150	1029			181
151-206	1329			215
207-243	1529			240
244-336	2029			297
S7A IG16
7-50	437	300(11,81")	694(27,32")	116	2 "pipa berulir BSP
51-69	537			127
70-87	637			139



Fitur Plat PHE



	FITUR	KEUNTUNGAN	APA MANFAATNYA UNTUK ANDA!
A	WILAYAH DISTRIBUSI	Distribusi Aliran yang Efisien	Mencegah Mal-Distribusi
B	POLA PIRING BERGELOMBANG - DAERAH TRANSFER PANAS	Mempromosikan Turbulensi, Meminimalkan Fouling	Efek pemulihan panas yang sangat baik Maksimalkan waktu berjalan
C	SISTEM PENGUNCI PELAT	Konsep "Kunci sudut" dan "kunci gelembung" memastikan paket pelat yang stabil dan selaras saat unit ditutup	Operasi yang aman dan ekonomis Kemudahan servis yang tinggi Waktu henti layanan minimum

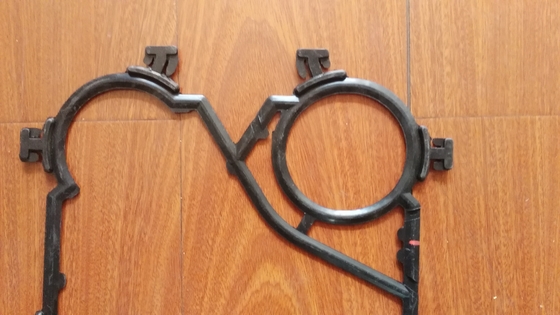

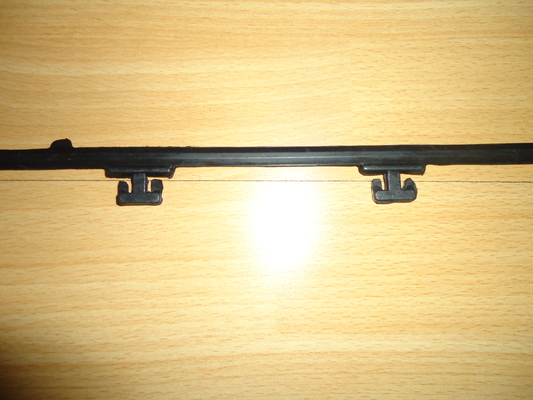

D	SISTEM GASKET EASYCLIP	Tepi paking yang miring dengan mudah dipasang pada tempatnya menggunakan flinger Anda Tetap aman di tempatnya dan memberikan integritas penyegelan yang tinggi	Operasi yang andal Mudah dan cepat untuk diganti Tidak diperlukan alat khusus

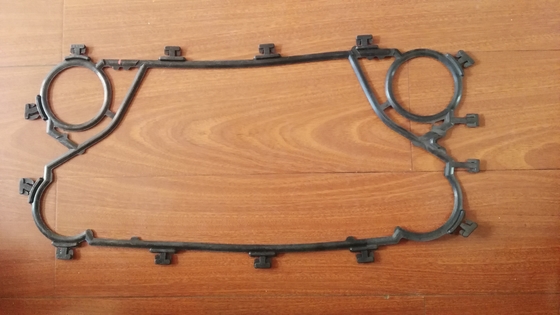

Jenis Gasket PHE



Silakan periksa tiga jenis gasket model umum yang sering digunakan dalam merek Sondex.

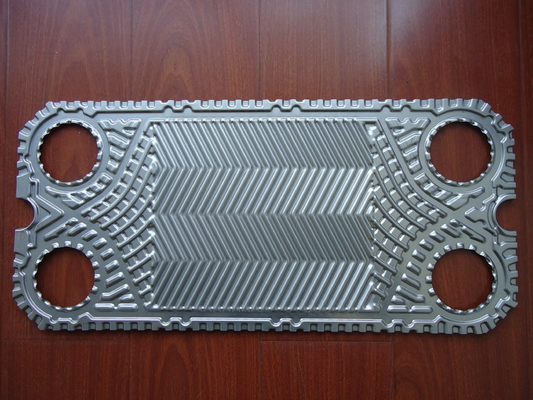

Jenis Pelat PHE



"Pelat awal dengan paking""Pelat aliran tangan kiri dengan paking""Pelat aliran tangan kanan dengan paking" Pelat ujung dengan paking"



Pelat Pendek Termal Pelat Panjang Termal







• Sistem gantung:Pelat memiliki sistem gantung yang diperkuat.Sistem gantung membantu pelat menahan gaya pengencangan yang kuat, dan mencegah misalignment dan sudut runtuh.Hal ini menjadikan pelat investasi yang solid, karena masa pakai pelat meningkat dan durasi servis berkurang.
• Daerah distribusi:Area distribusi pada pelat dirancang untuk mencegah zona stagnan, dan memastikan distribusi media yang merata di seluruh pelat.Selanjutnya, penurunan tekanan di area distribusi minimal dan digunakan di area transmisi panas, yang menghasilkan efisiensi transmisi panas yang lebih baik.
• Daerah transmisi panas:Dengan area transmisi panas yang maksimal, kami dapat mengurangi jumlah total pelat yang dibutuhkan untuk kinerja yang optimal.Pola pelat kami disesuaikan untuk setiap aplikasi dan memberikan kondisi terbaik untuk perpindahan panas. Solusi M&C memungkinkan Anda meningkatkan efisiensi dan mengurangi konsumsi energi Anda.



Layanan dan Pemeliharaan Penukar Panas Plat M&C



Kami dapat membantu Anda menghindari masalah sebelum timbul dengan program yang disesuaikan, mulai dari dukungan pemeliharaan penuh hingga servis ad hoc.Kami akan menyusun jadwal yang paling sesuai dengan Anda untuk melakukan diagnostik kinerja, pembersihan dan inspeksi pelat, pemeriksaan kesalahan dengan penggantian cepat, dan perbaikan sesuai kebutuhan.



Teknisi terampil kami akan dengan cepat membongkar penukar panas Anda dan dengan ahli membersihkan setiap pelat menggunakan metode yang ekonomis dan ramah lingkungan.Kami akan mengaktifkan dan menjalankan kembali instalasi Anda dengan kapasitas penuh dalam waktu singkat.Kami dilengkapi sepenuhnya untuk melakukan CIP (Pembersihan di Tempat) jika memungkinkan.



Jika penukar panas pelat Anda rusak atau berkinerja buruk, layanan perbaikan kami akan memulihkan pemasangan Anda ke urutan kerja dalam sekejap.Kami mengganti gasket yang rusak atau aus, serta pelat yang rusak atau bocor, dengan yang asli atau pengganti berkualitas tinggi yang sangat sesuai dengan spesifikasi pemasangan Anda.



Kami juga dapat menganalisis pengaturan Anda saat ini untuk menentukan apakah pemasangan dapat dioptimalkan, misalnya dengan menambah jumlah pelat di penukar panas.Ini adalah peningkatan untuk seluruh sistem Anda, karena penukar panas yang lebih efisien meningkatkan kinerja keseluruhan sekaligus menurunkan biaya energi.



Apa pun kebutuhan Anda, tim layanan kami yang berdedikasi siap membantu.



Kontrol kualitas



Inspektur kontrol kualitas kami dengan cermat memeriksa pelat untuk mencari cacat.Kami melakukan uji pewarna untuk menemukan potensi kebocoran pada pelat, dan melakukan uji gas untuk penukar panas pelat berbasis amonia.



Setiap piring harus memenuhi tuntutan kualitas kami yang ketat sebelum dikirim ke pelanggan kami, untuk memastikan solusi yang tahan lama dengan masa pakai yang lama.



Kami dapat melakukan diagnosa di tempat.Jika kami menemukan pelat bocor di instalasi Anda saat ini, kami dapat menggantinya dengan pelat berkinerja tinggi yang meningkatkan keandalan dan efisiensi sistem Anda.





Pemecahan Masalah PHE



Jika Anda memiliki masalah dengan penukar panas tipe pelat Anda, biasanya masalah ini dapat diselesaikan oleh personel Anda sendiri.Temukan di bawah ringkasan kemungkinan masalah serta kemungkinan penyebab dan solusi.



Kondisi untuk berfungsinya penukar panas tipe pelat Anda dengan benar secara terus-menerus harus benar-benar sesuai dengan nilai yang diizinkan untuk tekanan dan suhu yang disebutkan pada pelat nama.

Melebihi nilai-nilai ini, bahkan sebagai puncak tekanan jangka pendek akan menyebabkan kerusakan pada unit dan menjadi penyebab masalah.



Untuk menghindari perbaikan yang mahal, kami menyarankan Anda agar pekerjaan pemasangan dan pemeliharaan dilakukan oleh personel yang terlatih dengan baik.Anda juga bisa menghubungi kami.



Masalah	Kemungkinan penyebabnya	Kemungkinan Solusi
Kebocoran	Pada koneksi	Periksa liner karet (jika dipasang) Periksa paking flens (jika dipasang) Periksa O-ring Pasang pipa bebas tegangan
	Pencampuran sirkuit primer dan sekunder	Periksa pelat untuk lubang dan/atau retakan
	Dalam paket piring	Periksa perakitan Periksa kondisi gasket Periksa posisi paking yang benar
	Kondisi operasi menyimpang dari spesifikasi	Sesuaikan kondisi operasi
Kapasitas Tidak Cukup	Udara dalam sistem	De-aerasi sistem pipa Periksa pekerjaan pipa untuk kemungkinan jebakan udara
	Kondisi operasi menyimpang dari spesifikasi	Sesuaikan kondisi operasi
	Penukar panasnya kotor	Bersihkan penukar panas
	Koneksi telah dipertukarkan	Ulangi pekerjaan pipa
Penurunan tekanan terlalu tinggi	Aliran besar aliran desain	Sesuaikan aliran
	Saluran di pelat diblokir	Siram/bersihkan
	Pengukuran yang salah	Periksa indikator tekanan
	Sedang menyimpang dari desain	Penambahan misalnya anti-beku akan meningkatkan penurunan tekanan
	Udara dalam sistem	De-aerasi sistem pipa Periksa pekerjaan pipa untuk kemungkinan jebakan udara



Gambar Penukar Panas Piring







Profil Perusahaan Bagian Panas M&C



M&C Heat Parts Co, Ltd didirikan di Wuxi, Jiangsu.M&C mengkhususkan diri dalam merancang dan membuat peralatan perpindahan panas berkualitas tinggi.Rangkaian produk terdiri dari pelat & gasket, penukar panas pelat, penukar panas gasket dan penukar panas brazing.Jadi, sebagai salah satu dari sedikit produsen di seluruh dunia, M&C menawarkan solusi dengan desain termodinamika yang optimal untuk berbagai industri dan hampir semua aplikasi.

M&C memberi Anda layanan aksesori satu atap, berbagai merek & beberapa alternatif model untuk pilihan Anda.Kami akan memenuhi semua kebutuhan Anda akan penukar panas pelat dan menjaga mesin Anda terus berjalan melalui penyimpanan kami yang kaya dan respons cepat.

Selain itu, kami memiliki kontrol kualitas yang ketat dan sistem layanan purna jual, mulai dari pembelian bahan hingga paket produk jadi hingga produk diterima dalam kondisi baik.Produk kami telah banyak digunakan di seluruh dunia dalam berbagai bidang.







Pelat & Gasket Penukar Panas Pelat M&C Model Lain Direkomendasikan



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 dan seterusnya;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL dan seterusnya;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 dan seterusnya;

API/Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, ​​Sigma 66, Sigma 106, Sigma 229, Sigma Star 45, Sigma Star 90 dan seterusnya;

Wakil - V4, V13, V20, V28, V45, V60, V100, V110, V130 dan seterusnya;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 dan seterusnya;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, ​​NT250M, NT250L dan seterusnya;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 dan seterusnya;

Gelombang panas - TL200SS/PP, TL250SS/PP, TL400SS/PP.TL650SS/PP dan sebagainya;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M dan seterusnya;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 dan seterusnya;



Barang Penukar Panas Plat M&C siap Pengiriman
