Koneksi DN32 S4 S4A Sondex Plate Heat Exchanger Steel AISI 304 Frame Untuk Bir Susu

DN32 Ukuran Koneksi S4/S4A Sondex Plate Heat Exchanger dengan Bingkai Bahan Stainless Steel AISI 304 Untuk Perusahaan Susu / Bir

Konstruksi Penukar Panas Pelat S4 / S4A




Jenis pelat S4A dan S8A dengan panjang hingga 0,75m (2,5 kaki) dan pola termal "panjang" akan mencakup banyak tugas hingga 6 m³/jam (26 gpm) dalam solusi satu lintasan, yang berarti bahwa semua sambungan di sisi kepala, Ini akan memastikan pekerjaan pipa dan servis yang mudah, dan dengan membongkar penukar untuk servis, tidak ada pipa yang perlu dilepas.



Rentang pelat ini dirancang untuk pasteurisasi berukuran kecil hingga 3.000 l/jam (tergantung pada jenis produk dan profil suhu) dan memastikan perawatan produk yang lembut dan lembut.



Perpindahan panas diperoleh, ketika media hangat mentransfer energi melalui pelat aliran yang tipis dan kuat di antara saluran dan mengirimkannya ke media lawan yang dingin tanpa mencampurkan kedua media.Aliran arus berlawanan menciptakan efisiensi yang optimal.Desain pelat dan saluran masuk memungkinkan CIP (Pembersihan di Tempat) yang efektif dan mudah untuk semua permukaan "aliran".

S4/S4A Spesifikasi Penukar Panas Pelat Model


Luas permukaan	0,04㎡
Sudut Piring Theta	Horisontal 130 ° Horisontal 130 °
Diameter koneksi:	28mm
Ketebalan Pelat Bergelombang	2.35 mm
Panjang Pusat Pelat* Lebar	381*70mm
Bentuk Piring Panjang * Lebar	449*140 mm

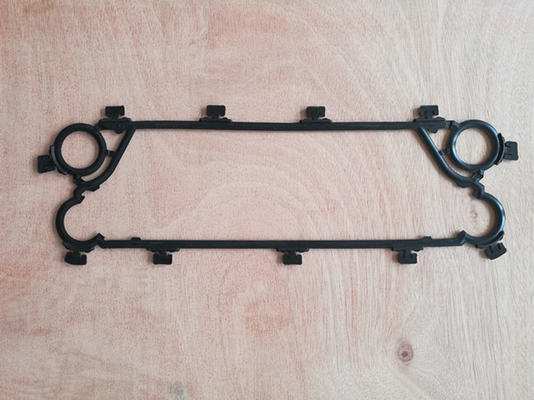

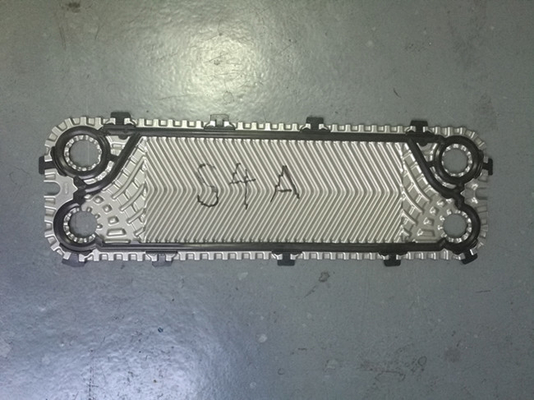

S4/S4AGambar Plat & Gasket Penukar Panas Plat





Bingkai S4/S4A



Jumlah Pelat	L (panjang bingkai) (mm)	P(mm)	Hmm)	Berat maks, kosong (kg)	Jenis koneksi
S4A IG16
7-34	270	200(7.87")	473 (18,62")	44	1,25 "pipa berulir 1" Dairy Union
35-45	320			47
46-68	420			56
69-90	520			63
S4A IS16
7-21	434	200(7.87")	621 (24,45")	46	1,25 "pipa berulir 1" Dairy Union
22-32	634			49
33-55	1034			58
56-78	1334			65



Data Teknis Penukar Panas Pelat S4 / S4A



Jenis		S1	S4A	S6A	S8A
Maks.Tekanan Pekerjaan	PN (batang)	10.16
Maks.Suhu Operasional	°C	Hingga 180
min.Suhu Operasional		-10
media aliran		Air dan cairan yang berbeda, uap
Volume/saluran	Saya	0,09	0.17	0.13	0.21
Ukuran koneksi		DN32/1.25"
Jenis koneksi		Pipa 1,25" atau pipa berulir dalam baja tahan karat atau titanium (bahan lain tersedia berdasarkan permintaan) DN 25/1" Dairy union (hanya untuk kerangka industri makanan/saniter)
bahan piring		Baja tahan karat EN 1.4404 (AISI 316L), EN 1.4301 (AISI 304), SMO254, Hastelloy C276, titanium GR.1 Bahan lain tersedia berdasarkan permintaan
Ketebalan pelat	mm	0,5 Bahan lain tersedia berdasarkan permintaan
bahan paking		NBR, EPDM, FKM Bahan lain tersedia berdasarkan permintaan
Jenis lampiran paking		Kunci Sonder
Liner dalam koneksi		Karet NBR, EPDM, FKM Baja tahan karat EN 1.4404 (AISI 316L), EN 1.4301 (AISI 304), SMO254, Hastelloy C276, Titanium Gr.1
Bingkai		Bingkai dicat, warna RAL 5010 (warna lain tersedia berdasarkan permintaan) Rangka baja tahan karat, dirancang untuk aplikasi sanitasi (misalnya industri makanan dan susu)
Spesifikasi lukisan bingkai		Pengecatan tersedia untuk kategori korosi C2L, C4M, C5M



Fitur Plat PHE



	FITUR	KEUNTUNGAN	APA MANFAATNYA UNTUK ANDA!
A	WILAYAH DISTRIBUSI	Distribusi Aliran yang Efisien	Mencegah Mal-Distribusi
B	POLA PIRING BERGELOMBANG - DAERAH TRANSFER PANAS	Mempromosikan Turbulensi, Meminimalkan Fouling	Efek pemulihan panas yang sangat baik Maksimalkan waktu berjalan
C	SISTEM PENGUNCI PELAT	Konsep "Kunci sudut" dan "kunci gelembung" memastikan paket pelat yang stabil dan selaras saat unit ditutup	Operasi yang aman dan ekonomis Kemudahan servis yang tinggi Waktu henti layanan minimum
D	SISTEM GASKET EASYCLIP	Tepi paking yang miring dengan mudah dipasang pada tempatnya menggunakan flinger Anda Tetap aman di tempatnya dan memberikan integritas penyegelan yang tinggi	Operasi yang andal Mudah dan cepat untuk diganti Tidak diperlukan alat khusus

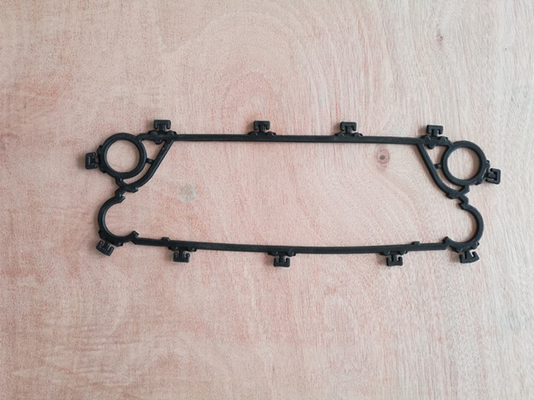

Jenis Gasket PHE



Silakan periksa tiga jenis gasket model umum yang sering digunakan dalam merek Sondex.





Jenis Pelat PHE



"Pelat awal dengan paking""Pelat aliran tangan kiri dengan paking""Pelat aliran tangan kanan dengan paking" Pelat ujung dengan paking"



Pelat Pendek Termal Pelat Panjang Termal







• Sistem gantung:Pelat memiliki sistem gantung yang diperkuat.Sistem gantung membantu pelat menahan gaya pengencangan yang kuat, dan mencegah misalignment dan sudut runtuh.Hal ini menjadikan pelat investasi yang solid, karena masa pakai pelat meningkat dan durasi servis berkurang.
• Daerah distribusi:Area distribusi pada pelat dirancang untuk mencegah zona stagnan, dan memastikan distribusi media yang merata di seluruh pelat.Selanjutnya, penurunan tekanan di area distribusi minimal dan digunakan di area transmisi panas, yang menghasilkan efisiensi transmisi panas yang lebih baik.
• Daerah transmisi panas:Dengan area transmisi panas yang maksimal, kami dapat mengurangi jumlah total pelat yang dibutuhkan untuk kinerja yang optimal.Pola pelat kami disesuaikan untuk setiap aplikasi dan memberikan kondisi terbaik untuk perpindahan panas. Solusi M&C memungkinkan Anda meningkatkan efisiensi dan mengurangi konsumsi energi Anda.



Layanan dan Pemeliharaan Penukar Panas Plat M&C



Kami dapat membantu Anda menghindari masalah sebelum timbul dengan program yang disesuaikan, mulai dari dukungan pemeliharaan penuh hingga servis ad hoc.Kami akan menyusun jadwal yang paling sesuai dengan Anda untuk melakukan diagnostik kinerja, pembersihan dan inspeksi pelat, pemeriksaan kesalahan dengan penggantian cepat, dan perbaikan sesuai kebutuhan.



Teknisi terampil kami akan dengan cepat membongkar penukar panas Anda dan dengan ahli membersihkan setiap pelat menggunakan metode yang ekonomis dan ramah lingkungan.Kami akan mengaktifkan dan menjalankan kembali instalasi Anda dengan kapasitas penuh dalam waktu singkat.Kami dilengkapi sepenuhnya untuk melakukan CIP (Pembersihan di Tempat) jika memungkinkan.



Jika penukar panas pelat Anda rusak atau berkinerja buruk, layanan perbaikan kami akan memulihkan pemasangan Anda ke urutan kerja dalam sekejap.Kami mengganti gasket yang rusak atau aus, serta pelat yang rusak atau bocor, dengan yang asli atau pengganti berkualitas tinggi yang sangat sesuai dengan spesifikasi pemasangan Anda.



Kami juga dapat menganalisis pengaturan Anda saat ini untuk menentukan apakah pemasangan dapat dioptimalkan, misalnya dengan menambah jumlah pelat di penukar panas.Ini adalah peningkatan untuk seluruh sistem Anda, karena penukar panas yang lebih efisien meningkatkan kinerja keseluruhan sekaligus menurunkan biaya energi.



Apa pun kebutuhan Anda, tim layanan kami yang berdedikasi siap membantu.



Kontrol kualitas



Inspektur kontrol kualitas kami dengan cermat memeriksa pelat untuk mencari cacat.Kami melakukan uji pewarna untuk menemukan potensi kebocoran pada pelat, dan melakukan uji gas untuk penukar panas pelat berbasis amonia.



Setiap piring harus memenuhi tuntutan kualitas kami yang ketat sebelum dikirim ke pelanggan kami, untuk memastikan solusi yang tahan lama dengan masa pakai yang lama.



Kami dapat melakukan diagnosa di tempat.Jika kami menemukan pelat bocor di instalasi Anda saat ini, kami dapat menggantinya dengan pelat berkinerja tinggi yang meningkatkan keandalan dan efisiensi sistem Anda.





Gambar Penukar Panas Piring









Profil Perusahaan Bagian Panas M&C



M&C Heat Parts Co, Ltd didirikan di Wuxi, Jiangsu.M&C mengkhususkan diri dalam merancang dan membuat peralatan perpindahan panas berkualitas tinggi.Rangkaian produk terdiri dari pelat & gasket, penukar panas pelat, penukar panas gasket dan penukar panas brazing.Jadi, sebagai salah satu dari sedikit produsen di seluruh dunia, M&C menawarkan solusi dengan desain termodinamika yang optimal untuk berbagai industri dan hampir semua aplikasi.

M&C memberi Anda layanan aksesori satu atap, berbagai merek & beberapa alternatif model untuk pilihan Anda.Kami akan memenuhi semua kebutuhan Anda akan penukar panas pelat dan menjaga mesin Anda terus berjalan melalui penyimpanan kami yang kaya dan respons cepat.

Selain itu, kami memiliki kontrol kualitas yang ketat dan sistem layanan purna jual, mulai dari pembelian bahan hingga paket produk jadi hingga produk diterima dalam kondisi baik.Produk kami telah banyak digunakan di seluruh dunia dalam berbagai bidang.







Pelat & Gasket Penukar Panas Pelat M&C Model Lain Direkomendasikan



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 dan seterusnya;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL dan seterusnya;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 dan seterusnya;

API/Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, ​​Sigma 66, Sigma 106, Sigma 229, Sigma Star 45, Sigma Star 90 dan seterusnya;

Wakil - V4, V13, V20, V28, V45, V60, V100, V110, V130 dan seterusnya;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 dan seterusnya;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, ​​NT250M, NT250L dan seterusnya;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 dan seterusnya;

Gelombang panas - TL200SS/PP, TL250SS/PP, TL400SS/PP.TL650SS/PP dan sebagainya;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M dan seterusnya;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 dan seterusnya;



Barang Penukar Panas Plat M&C siap Pengiriman
