Pola Gelombang Lebar APV H17 Plate Heat Exchanger Gasket Untuk Sanitasi

Pola Gelombang Lebar APV H17 Plate Heat Exchanger Untuk Aplikasi dan Tugas Sanitasi

Operasi & Konfigurasi Penukar Panas Pelat Model H17

Penukar panas pelat adalah salah satu metode yang paling serbaguna dan hemat biaya untuk pemanasan dan/atau pendinginan cairan.Konsep dasarnya menggunakan pelat perpindahan panas bergelombang untuk memisahkan fluida panas dari fluida dingin dan mentransfer panas antar fluida.



Segel antara pelat dibuat oleh paking periferal yang juga memisahkan port tembus dan area aliran dengan penghalang ganda.Gasket memungkinkan fluida mengalir ke bawah saluran pelat atau melewatinya ke saluran pelat yang berdekatan seperti yang digambarkan pada Gambar 1.



Penukar panas pelat dapat digunakan dalam berbagai konfigurasi yang berbeda.



Salah satu konfigurasinya adalah pendinginan sirkuit tertutup, di mana media pendingin kotor seperti air laut, sungai, danau atau menara diisolasi pada penukar panas pelat dan air bersih yang diolah terus disirkulasikan melalui pabrik proses.Konfigurasi ini, seperti yang ditunjukkan pada Gambar 2, melindungi peralatan proses dari cairan pendingin yang kotor.




Spesifikasi Penukar Panas Pelat Model H17


Luas permukaan	0.17㎡
Sudut Piring Theta	Horizontal 120 ° Vertikal 120 °
Diameter koneksi:	74 mm
Ketebalan Pelat Bergelombang	3mm
Panjang Pusat Pelat* Lebar	800*150 mm
Bentuk Piring Panjang * Lebar	920*271 mm



Spesifikasi Fitur H17





Area Distribusi - Desain saluran masuk menyediakan distribusi produk yang efisien di seluruh sambil menciptakan turbulensi, memastikan tidak ada titik mati.

Pola kerut - Berbagai pola pelat tersedia untuk mencapai waktu jangka panjang, untuk mengamankan perjalanan produk yang bersih, mengurangi pengotoran, dan mengoptimalkan aliran CIP. Berbagai sudut pelat yang dapat dipertukarkan untuk memenuhi sebagian besar aplikasi dan tugas sanitasi.

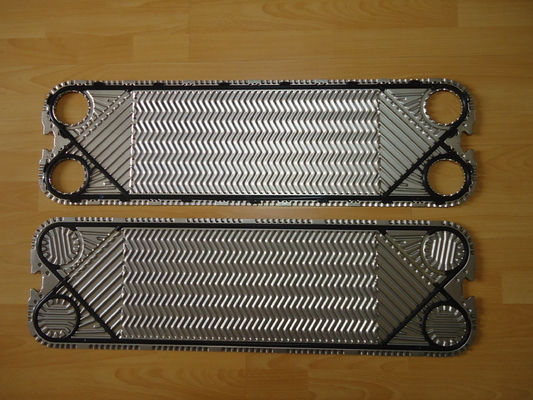

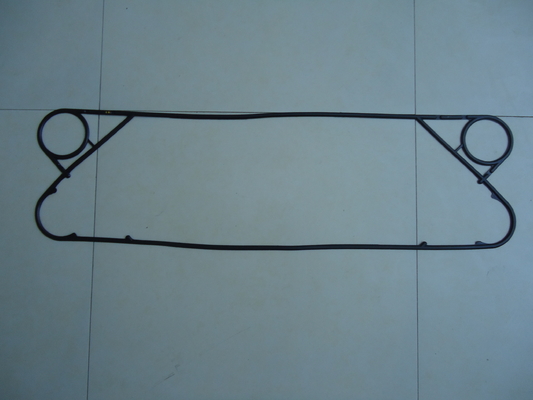

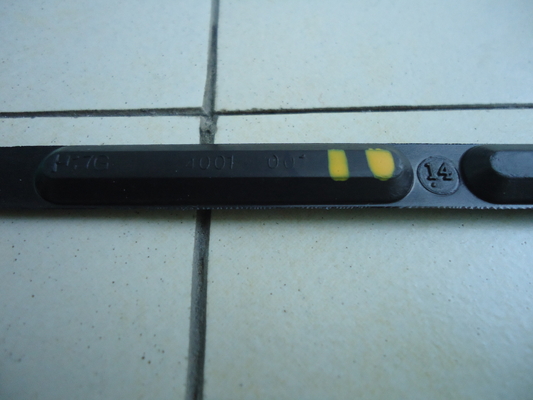

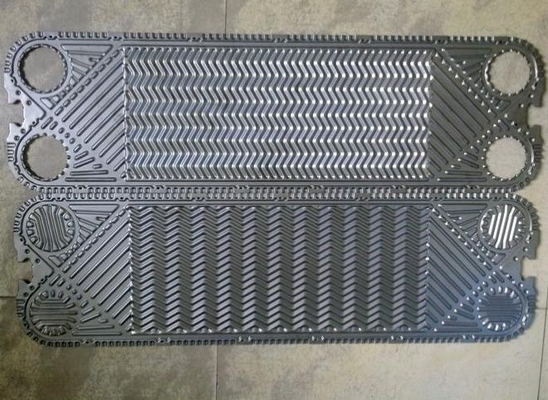

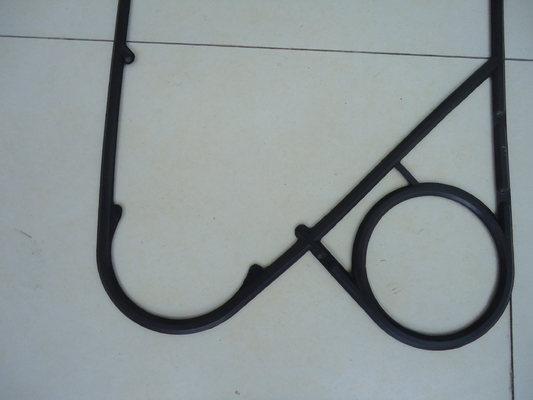

H17 Plate Heat Exchanger Gasket & Gambar Plat









H17 Plate Heat Exhcanger Fitur & Keuntungan & Manfaat



Penukar panas pelat memainkan peran penting dalam memaksimalkan penggunaan energi dalam banyak proses pemanasan dan pendinginan dengan mentransfer panas secara efisien dan memulihkan panas untuk mengurangi penggunaan energi dan dampak lingkungan.



Penukar panas pelat N35 digunakan untuk tugas pemanasan, pendinginan, kondensasi, dan penguapan untuk beberapa proses dan aplikasi di seluruh industri - termasuk minyak dan gas, kelautan, bahan kimia, petrokimia, pembangkit listrik, industri umum, aplikasi HVAC, dan industri makanan & minuman.Dengan pengalaman seabad dan basis terpasang yang besar di seluruh dunia, M&C Heat Parts adalah desain yang terbukti memberikan kontribusi penting terhadap kinerja, efisiensi, dan keandalan proses pelanggan dari tahun ke tahun.



Fitur	Keuntungan	Manfaat
Desain pelat papan cuci	Mempromosikan turbulensi, mengurangi pengotoran dan mengoptimalkan aliran CIP	Waktu berjalan yang dimaksimalkan Perawatan produk yang lembut
Sistem paking ParaClip	Dukungan paking yang saling mengunci untuk integritas penyegelan yang lebih baik	Kehidupan paking yang ditingkatkan Operasi yang andal
Pola aliran paralel	Distribusi produk yang efisien dan bahkan perlakuan panas Varian pelat yang kurang berbeda dibandingkan dengan pelat aliran diagonal	Efek pemulihan panas yang baik Mengurangi stok suku cadang yang dibutuhkan

Parameter Gasket PHE OEM & ODM

Gasket yang digunakan pada plate heat exchanger harus memiliki ketahanan dalam berbagai kualitas cairan dan kondisi temperatur/tekanan.M&C telah menyiapkan bahan paking berikut untuk mendukung berbagai macam aplikasi.


Bahan	Suhu Penggunaan Maks	Kekerasan	Media Aplikasi
NBR	120	76±2	Alkana, alkana dan media non-polar lainnya, bahan bakar minyak dan minyak mineral lainnya;Pelumas;Minyak hewani dan nabati;Air panas, air asin, dll
NBR-HT	140	76±2
HNBR	150	76±2
EPDM	150	80±2	Air, uap, ozon atmosfer, berbasis non-minyak bumi;Keton;Alkohol medium polar dll
HEPDM	170	80±2
Viton A	180	80±2	Asam, Alkali, Pelarut Organik, Minyak Panas
Viton A (MINYAK)
Viton B
Viton G	200	80±2	Asam kuat, Minyak panas uap jenuh minyak panas
CR	-40~60	75±2	Pendingin


OEM & ODMParameter Pelat PHE



Pelat dipilih secara khusus dari berbagai pola untuk mencapai area optimal dan penukar panas hemat biaya untuk setiap unit.Pelat ini dapat diklasifikasikan menjadi tiga tipe, tipe H, tipe L, tipe Campuran.



Piring Bergelombang



Pengaturan saluran sudut rendah untuk aplikasi persyaratan penurunan tekanan yang diijinkan lebih rendah;



Pengaturan saluran campuran untuk pengaturan opsional untuk mendapatkan kinerja yang dioptimalkan;



Pengaturan saluran sudut tinggi untuk kinerja termal yang lebih tinggi dan aplikasi persyaratan penurunan tekanan yang diizinkan



Bahan Standar



304 Baja Tahan Karat



Ini adalah bahan pelat perpindahan panas dengan biaya terendah.Ini memiliki ketahanan korosi yang rendah dan biasanya hanya tersedia dalam ketebalan 0,5 mm.Jenis pelat perpindahan panas ini biasanya digunakan dalam aplikasi HVAC.



316 Baja Tahan Karat



Ini adalah bahan pelat perpindahan panas yang paling umum dan digunakan dalam banyak aplikasi.Baja tahan karat 316 memiliki ketahanan korosi yang tinggi dan biasanya tersedia dalam ketebalan mulai dari 0,5 mm hingga 0,8 mm.



Titanium



Jenis ini sangat tahan terhadap serangan bahan kimia, termasuk sebagian besar bahan kimia asam, klorida, air laut dan klorin.Ketebalan titanium ini biasanya dari 0,5 mm hingga 0,6 mm.



Hastelloy C276



Nama umum lainnya: Alloy C276, Hastelloy C, Inconel® C-276, Hastelloy C276.

Hastelloy C276 adalah superalloy nikel-molibdenum-kromium dengan tungsten ditambahkan untuk ketahanan korosi yang sangat baik di berbagai lingkungan yang keras.Paduan C-276 banyak digunakan di lingkungan yang paling keras seperti pemrosesan kimia, pengendalian polusi, produksi pulp dan kertas, pengolahan limbah industri dan kota, dan pemulihan gas alam asam.Ketebalannya bisa berkisar dari 0,6 mm hingga 0,8 mm.



SMO 254



Sandvik 254 SMO adalah baja tahan karat austenitik paduan tinggi yang dikembangkan untuk digunakan dalam air laut dan media pembawa klorida agresif lainnya.Ketebalan tersedia dari 0.6mm sampai 0.8mm.



Fitur Plat PHE



	FITUR	KEUNTUNGAN	APA MANFAATNYA UNTUK ANDA!
A	WILAYAH DISTRIBUSI	Distribusi Aliran yang Efisien	Mencegah Mal-Distribusi
B	POLA PIRING BERGELOMBANG - DAERAH TRANSFER PANAS	Mempromosikan Turbulensi, Meminimalkan Fouling	Efek pemulihan panas yang sangat baik Maksimalkan waktu berjalan
C	SISTEM PENGUNCI PELAT	Konsep "Kunci sudut" dan "kunci gelembung" memastikan paket pelat yang stabil dan selaras saat unit ditutup	Operasi yang aman dan ekonomis Kemudahan servis yang tinggi Waktu henti layanan minimum
D	SISTEM GASKET EASYCLIP	Tepi paking yang miring dengan mudah dipasang pada tempatnya menggunakan flinger Anda Tetap aman di tempatnya dan memberikan integritas penyegelan yang tinggi	Operasi yang andal Mudah dan cepat untuk diganti Tidak diperlukan alat khusus







Area/Acara Aplikasi PHE


Bahan kimia	Soda Kustik, Pupuk, Petrokimia, Kilang Minyak, Minyak & Lemak, Farmasi, Pendingin Asam Sulfat
Makanan	Susu, Bir, Minuman Ringan, Saus, Anggur, Skid-mount Sterilizer
HVAC	AC, Pemanas air atas
Pabrik baja	Blast Furnace, Continuous Casting, COG, Plating & Galvanizing, Blast furmace cooling
Logam	Plating, Quenching, Anodizing, Painting
Bubur & Kertas	Minuman Keras Hitam, Minuman Keras Putih, Digester, Pemulihan Panas
Tekstil	Serat Sintetis, Pemintalan, Pencelupan
Pendinginan Sentral	Air Laut, Air Sungai, Pembangkit Listrik, Pembangkit Bersama, Kelautan dan banyak lainnya.





Aplikasi Pendingin Penukar Panas Plat H17



• Segel air untuk turbin uap
• Minyak pelumas turbin
• Air berkualitas tinggi yang digunakan di saluran pendingin stator
• Minyak penyegel kelenjar
• Minyak transformator
• Air kolam elemen bahan bakar bekas
• Perisai neutron
• Energi siaga
• Pendinginan loop tertutup menggunakan laut, sungai atau menara pendingin
• Pendinginan bejana tekan



Gambar Penukar Panas Piring











Profil Perusahaan Bagian Panas M&C



M&C Heat Parts Co, Ltd didirikan di Wuxi, Jiangsu.M&C mengkhususkan diri dalam merancang dan membuat peralatan perpindahan panas berkualitas tinggi.Rangkaian produk terdiri dari pelat & gasket, penukar panas pelat, penukar panas gasket dan penukar panas brazing.Jadi, sebagai salah satu dari sedikit produsen di seluruh dunia, M&C menawarkan solusi dengan desain termodinamika yang optimal untuk berbagai industri dan hampir semua aplikasi.

M&C memberi Anda layanan aksesori satu atap, berbagai merek & beberapa alternatif model untuk pilihan Anda.Kami akan memenuhi semua kebutuhan Anda akan penukar panas pelat dan menjaga mesin Anda terus berjalan melalui penyimpanan kami yang kaya dan respons cepat.

Selain itu, kami memiliki kontrol kualitas yang ketat dan sistem layanan purna jual, mulai dari pembelian bahan hingga paket produk jadi hingga produk diterima dalam kondisi baik.Produk kami telah banyak digunakan di seluruh dunia dalam berbagai bidang.







Pelat & Gasket Penukar Panas Pelat M&C Model Lain Direkomendasikan



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 dan seterusnya;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL dan seterusnya;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 dan seterusnya;

API/Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, ​​Sigma 66, Sigma 106, Sigma 229, Sigma Star 45, Sigma Star 90 dan seterusnya;

Wakil - V4, V13, V20, V28, V45, V60, V100, V110, V130 dan seterusnya;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 dan seterusnya;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, ​​NT250M, NT250L dan seterusnya;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 dan seterusnya;

Gelombang panas - TL200SS/PP, TL250SS/PP, TL400SS/PP.TL650SS/PP dan sebagainya;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M dan seterusnya;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 dan seterusnya;
