Pengenalan Penukar Panas Pelat



Plate Heat Exchanger pertama kali diproduksi pada tahun 1920-an dan sejak itu telah digunakan secara luas di banyak sektor.

Penukar pelat terdiri dari serangkaian pelat paralel yang ditempatkan satu di atas yang lain sehingga memungkinkan pembentukan serangkaian saluran untuk cairan mengalir di antara mereka.

Ruang antara dua pelat yang berdekatan membentuk saluran di mana fluida mengalir.

Lubang inlet dan outlet di sudut pelat memungkinkan cairan panas dan dingin melalui saluran bolak-balik di penukar sehingga pelat selalu bersentuhan di satu sisi dengan fluida panas dan sisi lainnya dengan dingin.

Ukuran pelat dapat berkisar dari beberapa sentimeter persegi (sisi 100mm * 300mm) hingga 2 atau 3 meter persegi (sisi 1000mm * 2500mm).Jumlah pelat dalam satu penukar berkisar dari hanya sepuluh hingga beberapa ratus, sehingga mencapai area penukar permukaan hingga ribuan meter persegi.

Umumnya, pelat ini bergelombang untuk meningkatkan turbulensi, permukaan penukar panas dan untuk memberikan kekakuan mekanis pada penukar.Kerut dicapai dengan penempaan dingin lembaran logam dengan ketebalan 0,3 mm hingga 1 mm.

Bahan yang paling sering digunakan untuk pelat adalah baja tahan karat (AISI 304, 316), titanium dan aluminium.

Kerutan pada pelat memaksa cairan pada jalur yang berliku-liku, menetapkan ruang antara dua pelat yang berdekatan b, dari 1 hingga 5 milimeter.



Spesifikasi Penukar Panas Pelat Model GC60


Luas permukaan	0.6㎡
Sudut Piring Theta	63°115°
Diameter koneksi:	216 mm
Ketebalan Pelat Bergelombang	4,4 mm
Panjang Pusat Pelat* Lebar	910*420mm
Bentuk Piring Panjang * Lebar	1196*700 mm



Informasi Teknis Penukar Panas Pelat GL13



Dimensi koneksi standar	DN50
baut pengencang	M20
Jumlah baut pengencang panjang (TL)	4
Jumlah baut pengencang pendek (Ts)	4
Ketebalan penutup	25mm
Berat bilah pemandu	1,4 kg/m
Berat baut pengencang	2,0 kg/m
dimensi-A	3.4*n mm
dimensi-C	LG
dimensi-F	LG-25mm
Pelat berat + paking (W) AISI 304/316 0,5 mm AISI 304/316 0,6 mm Titanium 0,5 mm Titanium 0,6 mm	0,76 kg 0,91 kg 0,46 kg 0,55 kg
Bingkai Berat	110+n*W kg



Jumlah maksimum piring	LTL	LG	C	F
71	500	590	590	565
115	750	840	840	815
159	1000	1090	1090	1065



LTL = Panjang baut pengencang panjang

LG = Bilah pemandu panjang

n = jumlah piring

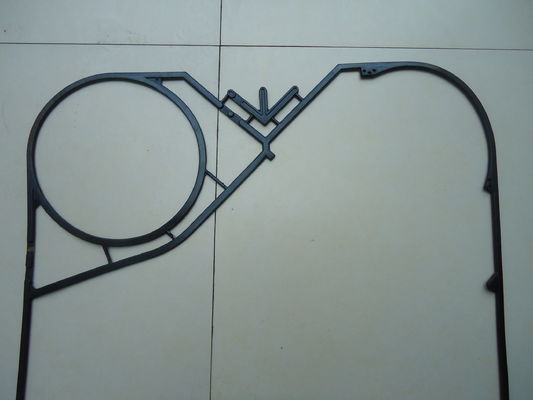

Gambar Plat & Gasket Penukar Panas Plat GC60









Pelat GL13



Pelat bergaya herringbone Seri GL memiliki rentang theta yang besar, memungkinkan penurunan tekanan dan laju perpindahan panas yang disetel dengan baik.



Pilihan Gasket GL13



Gasket terpaku

Gasket pelat M&C adalah elastomer yang dibentuk secara khusus untuk memastikan kinerja yang unggul.

Banyak bahan paking - NBR, EPDM, Viton, Neoprene, Butyl.Hypalon, NBR yang dienkapsulasi Teflon, dan lainnya - tersedia untuk disesuaikan dengan kondisi proses Anda, hingga suhu operasi maksimum 180℃.



Gasket Clip-on

Pertimbangkan sistem paking tanpa lem M&C Clip-on di mana pun pembersihan rutin diperlukan atau cairan agresif mempersingkat masa pakai paking.Desain yang unik memungkinkan pemasangan clip-on yang mudah dan cepat untuk penyegelan yang pasti dan pelepasan yang mudah.

Clip-on tersedia dalam NBR dan EPDM, baik peringkat industri maupun FDA.Gasket presisi ini dicetak di bawah kontrol manufaktur yang ketat dan diolah dengan peroksida untuk masa pakai yang lama dan ketahanan set kompresi yang sangat baik.





Keuntungan Penukar Panas Pelat GL13 dengan penukar Shell-dan-tabung



Mengapa mengisi ruang mesin Anda dengan peralatan berat dan besar, ketika efisiensi dan ekonomi merupakan faktor vital?



Sebuah penukar panas pelat dari M&C hanya berukuran sekitar 1/3 dari ukuran dan 1/6 dari berat penukar shell-tube dengan kinerja yang sebanding.Bahkan jika tampaknya masuk akal untuk berinvestasi dalam penukar tabung, ini akan memiliki biaya siklus hidup yang jauh lebih tinggi daripada penukar panas pelat.



Salah satu alasannya adalah bahwa sifat perpindahan panas dari penukar panas pelat adalah 3 sampai 5 kali lebih tinggi.Lain adalah pendekatan suhu dekat yang serendah 1 .

Efisiensi terbayar!



Penukar panas pelat menawarkan banyak keuntungan dibandingkan dengan penukar shell-and-tube konvensional

• Hingga 50% lebih efisien
• Hingga 90% lebih kompak
• Nilai-k 3-5 kali lebih tinggi
• Desain aliran turbulen yang unik
• Pendekatan suhu yang lebih dekat - serendah 1
• Jauh lebih sedikit bahan yang dibutuhkan - lebih sedikit penggunaan paduan eksotis atau titanium

Keuntungan Penukar Panas Pelat

• Jejak kaki yang jauh lebih kecil
• Lebih ringan
• Instalasi lebih mudah
• Permukaan penukar panas yang dapat dilepas untuk pembersihan yang efektif
• Pemanasan atau pendinginan lebih cepat dengan cairan energi lebih sedikit
• Aliran turbulen untuk ketahanan penskalaan yang lebih baik, keandalan yang lebih besar
• Lebih sedikit baja, harga pembelian yang lebih rendah, waktu tunggu yang lebih singkat, dan pengiriman yang lebih murah



Bagaimana Cara Menyediakan Perawatan Penukar Panas Pelat?



Perawatan penukar panas pelat disediakan melalui dua metode berbeda:

• Pemeliharaan di tempat (CIP) di tempat.
• Fasilitas pembersihan resmi pemeliharaan di luar lokasi.

Perbedaan mendasar antara kedua metode ini bukanlah bagaimana, tetapi di mana dan siapa yang melakukan pemeliharaan.CIP dilakukan di pabrik untuk pemulihan cepat dan penggunaan peralatan yang berkelanjutan, dan biasanya dilakukan oleh orang yang bertanggung jawab atas pemeliharaan.Penggunaan dan fasilitas pembersihan resmi untuk pemeliharaan memerlukan pemindahan peralatan dan pengirimannya ke fasilitas di luar pabrik tempat personel pemeliharaan bersertifikat melayani penukar panas pelat.Melihat lebih dekat pada setiap metode akan membantu menjelaskan mana yang terbaik.



Pemeliharaan CIP.Karena keuntungan dari perputaran cepat dalam siklus pemeliharaan, CIP adalah metode pemeliharaan yang menarik.Lebih cepat, lebih nyaman dan sederhana.Ini juga merupakan metode pembersihan yang disukai ketika terutama cairan korosif sedang diproses.Biasanya, operasi CIP adalah sebagai berikut:

• Unit penukar panas pelat dimatikan.
• Semua cairan dikeluarkan dari unit.Unit single-pass menguras sendiri.Unit multi-pass mungkin memerlukan lubang pembuangan khusus.
• Larutan pembersih yang telah dipilih sebelumnya disirkulasikan melalui unit dalam aliran dari bawah ke atas untuk membanjiri unit sepenuhnya dan mencegah penyaluran.Ketika ditentukan bahwa larutan tidak lagi bereaksi dengan zat di dalam unit, pembersihan selesai.
• Unit dikeringkan dari larutan pembersih dan, jika perlu, dibilas dengan air dan dipasang kembali.

Fasilitas Pembersihan Resmi.Kerugian dari fasilitas pembersihan resmi cenderung diukur dengan biaya di muka dan jarang untuk keuntungan nyata yang dicapai.



Di fasilitas pembersihan resmi, setiap pelat dicatat dan diperiksa secara visual untuk menentukan apakah pelat tersebut layak untuk direkondisi.Klien diberi tahu jika ada pelat yang tidak dapat diperbaiki dan mengapa.Fasilitas tersebut memeriksa silang databasenya untuk mengonfirmasi spesifikasi asli penukar panas pelat dan kemudian melakukan inspeksi visual dari dekat terhadap gasket dan titik kontak pada pelat yang tersisa untuk menentukan apakah ada erosi atau perubahan nyata dari spesifikasi aslinya.Kemudian proses pembersihan dan perawatan yang tepat yang diperlukan ditentukan.



Pelat dicuci dengan tekanan, dibilas dan dikenakan pengupasan kaustik panas dan/atau prosedur manual untuk pelepasan gasket dan kerak.Mereka mengalami perendaman dalam berbagai asam yang kompatibel dengan bahan pelat untuk menghilangkan keseimbangan setiap foulant.Pelat yang dibersihkan diperiksa sepenuhnya secara visual dan 10 persen sampel pelat diuji penetran pewarna.Setiap pelat yang diuji disemprot dengan pewarna dan diperiksa di bawah sinar ultraviolet untuk menemukan kebocoran atau retakan lubang jarum.Mengikuti prosedur ini, pelat sekali lagi dicuci dengan tekanan dan dibilas untuk menghilangkan semua jejak pewarna.



Pelat kemudian dipasang kembali dengan perekat paking spesifikasi OEM yang memudahkan perbaikan lapangan jika diperlukan.Pelat menerima pemeriksaan menyeluruh sebelum dikemas dan dikirim.Unit diuji secara hidrostatis sebelum pengiriman.



Gambar Penukar Panas Piring





Profil Perusahaan Bagian Panas M&C



M & C Panas Bagian Co, Ltd didirikan di Wuxi, Jiangsu.M&C mengkhususkan diri dalam merancang dan membuat peralatan perpindahan panas berkualitas tinggi.Rangkaian produk terdiri dari pelat & gasket, penukar panas pelat, penukar panas gasket dan penukar panas brazing.Jadi, sebagai salah satu dari sedikit produsen di seluruh dunia, M&C menawarkan solusi dengan desain termodinamika yang optimal untuk berbagai industri dan hampir semua aplikasi.

M&C memberi Anda layanan aksesori satu atap, berbagai merek & beberapa alternatif model untuk pilihan Anda.Kami akan memenuhi semua kebutuhan Anda akan penukar panas pelat dan menjaga mesin Anda terus berjalan melalui penyimpanan kami yang kaya dan respons cepat.

Selain itu, kami memiliki kontrol kualitas yang ketat dan sistem layanan purna jual, mulai dari pembelian bahan hingga paket produk jadi hingga produk diterima dalam kondisi baik.Produk kami telah banyak digunakan di seluruh dunia dalam berbagai bidang.







Pelat & Gasket Penukar Panas Pelat M&C Model Lain Direkomendasikan



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 dan seterusnya;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL dan seterusnya;

Tranter/Sapu - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 dan seterusnya;

API/Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, ​​Sigma 66, Sigma 106, Sigma 229, Sigma Star 45, Sigma Star 90 dan seterusnya;

Wakil - V4, V13, V20, V28, V45, V60, V100, V110, V130 dan seterusnya;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 dan seterusnya;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, ​​NT250M, NT250L dan seterusnya;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 dan seterusnya;

Gelombang panas - TL200SS/PP, TL250SS/PP, TL400SS/PP.TL650SS/PP dan sebagainya;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M dan seterusnya;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 dan seterusnya;
