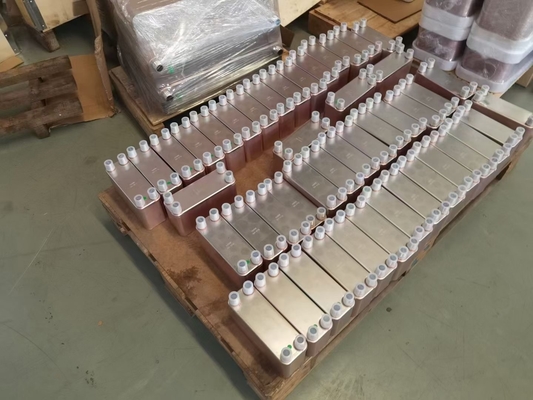

Konstruksi BPHE

Konsep brazed plate heat exchanger (BPHE) adalah variasi dari penukar panas pelat dan bingkai tradisional, tetapi tanpa gasket dan bagian bingkai.Sekarang, BPHE M&C adalah komponen yang sudah mapan di pabrik pendingin karena desainnya yang ringkas dan tahan lama, kemudahan pemasangan, dan pengoperasian yang hemat biaya.

Bahan BPHE

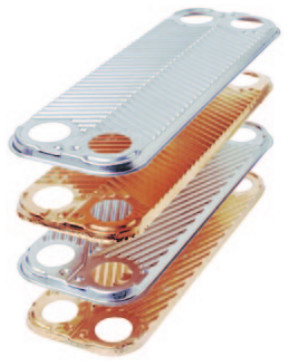

Penukar panas pelat brazing (BPHE) terdiri dari pelat baja tahan karat bergelombang tipis yang dibrazing bersama menggunakan tembaga sebagai bahan brazing.Meskipun ide untuk berbagai aplikasi, unit brazing tembaga tidak cocok untuk aplikasi makanan dan aplikasi yang melibatkan cairan agresif.Di sini solusi optimal adalah penukar panas pelat yang terbuat dari 100% stainless steel.

Desain BPHE

Mematri pelat baja tahan karat bersama-sama menghilangkan kebutuhan untuk menyegel gasket dan pelat rangka tebal.Selain menyatukan pelat pada titik kontak, bahan mematri menyegel paket.BPHE M&C dibrazing di semua titik kontak, memastikan efisiensi perpindahan panas dan ketahanan tekanan yang optimal.Pelat dirancang untuk memberikan masa pakai yang paling lama.

Karena hampir semua material digunakan untuk perpindahan panas, BPHE berukuran sangat kompak dan memiliki bobot yang rendah serta volume penahan yang rendah.M&C menawarkan desain fleksibel yang dapat disesuaikan untuk memenuhi kebutuhan spesifik Anda.

BPHE M&C adalah solusi paling hemat biaya untuk spektrum tugas perpindahan panas yang luas.

Prinsip aliran

Prinsip aliran dasar dalam penukar panas brazing untuk aplikasi pendinginan adalah aliran paralel atau diagonal untuk mencapai proses perpindahan panas yang paling efisien.Dalam desain single pass semua koneksi terletak di satu sisi penukar panas, membuat pemasangan menjadi sangat mudah.

Kondensor - prinsip aliran

Komponen utamanya sama dengan evaporator.Refrigeran masuk di kiri atas penukar sebagai gas panas dan mulai mengembun di permukaan saluran sampai sepenuhnya terkondensasi, dan kemudian sedikit didinginkan.Proses ini disebut "pengembunan bebas".

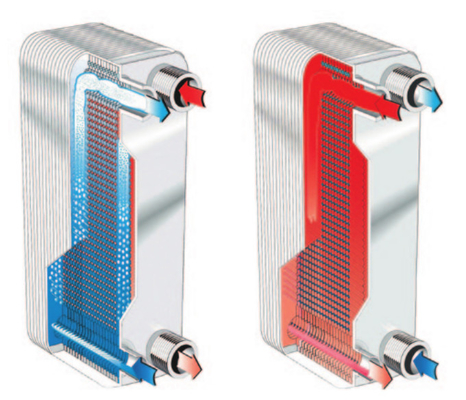

           Evaporator, menunjukkan prinsip aliran.Kondensor, menunjukkan prinsip aliran

Evaporator - prinsip aliran

Saluran yang terbentuk antara pelat bergelombang dan sudut diatur sedemikian rupa sehingga kedua media mengalir melalui saluran bergantian, selalu dalam arah yang berlawanan (arus berlawanan).

Refrigeran dua fase (uap + cairan) masuk ke kiri bawah penukar dengan kualitas uap tergantung pada kondisi operasi pabrik.

Penguapan fase cair terjadi di dalam saluran dan beberapa derajat superheat selalu diminta, itulah alasan mengapa proses ini disebut "ekspansi kering".

Dalam ilustrasi evaporator, panah biru tua dan muda menunjukkan lokasi sambungan refrigeran.Air (air garam) yang akan didinginkan mengalir berlawanan arus di saluran yang berlawanan;panah merah gelap dan terang menunjukkan lokasi sambungan air (bruine).

Komponen Penting Dalam Aplikasi Refrigerasi

Dipasang untuk berbagai tugas dalam aplikasi pendinginan di seluruh dunia, BPHE kinerja tinggi M&C menawarkan kinerja perpindahan panas tertinggi dengan keandalan maksimum dan efisiensi biaya.

M&C menawarkan portofolio lengkap BPHE bertekanan tinggi ekstrem.Mereka ideal untuk semua aplikasi yang berbeda dalam sistem CO2 transkritis.Dalam aplikasi pendinginan di mana BPHE M&C dipasang, peralatan tipikal meliputi:

Pendingin

Mendinginkan air atau air asin dan membuang panas ke udara atau air.Air diangkut oleh sistem hidrolik melalui berbagai jenis penukar panas untuk mendinginkan udara dalam sistem pendingin udara atau untuk mendinginkan proses manufaktur atau industri.Dua sistem dasar biasanya digunakan untuk menggerakkan pendingin: kompresor yang digerakkan oleh motor listrik, berdasarkan siklus pendinginan kompresi uap;atau sistem yang digerakkan oleh panas (uap, pembakaran gas alam), berdasarkan siklus pendinginan absorpsi.

Pompa panas

Jenis pendingin air yang juga dapat berjalan dalam siklus terbalik, juga disebut pompa panas sumber air.Dalam hal ini fungsi utamanya adalah memanaskan air dan membuang dingin ke udara atau air.Air yang dipanaskan menghangatkan udara atau air.Air yang dipanaskan menghangatkan udara di sustem AC.Variasi lain dari sistem ini adalah pompa panas sumber tanah, menggunakan permukaan bumi atau air untuk menambah atau menolak panas.

BPHE dalam aplikasi pendinginan

BPHE adalah solusi efisien untuk berbagai fungsi dalam aplikasi pendinginan.Yang paling umum melibatkan perpindahan panas dari dua media dasar: refrigeran sebagai fluida primer (HFC atau gas alam) dan air atau air asin sebagai fluida sekunder:

• Evaporator, ekspansi kering, air pendingin;
• Kondensor, menolak atau memulihkan panas ke air;
• Desuperheater untuk pemulihan panas parsial ke air;
• Economizer, pendingin cairan pendingin dan pendingin uap superheating.

Fungsi lain yang mungkin

• Subcooler untuk mendinginkan cairan refrigerant menggunakan air sumur.
• Penukar panas perantara yang digunakan dalam siklus penyerapan untuk memanaskan larutan encer atau untuk mendinginkan larutan pekat.

Mengapa memilih M&C BPHEs?

• Desain yang ringkas dan tahan lama dengan kualitas tinggi yang konsisten;kemudahan instalasi.
• Berbagai model BPHE yang menyediakan kapasitas pendinginan mulai dari 0,5-600KW.
• Sistem M&C memberikan penghematan substansial dalam permukaan perpindahan panas dibandingkan dengan BPHE dengan sistem distribusi tradisional.
• Hemat biaya: Penghematan ruang karena desain BPHE yang ringkas dibandingkan dengan penukar panas shell-and-tube.
• Respon cepat terhadap perubahan suhu karena volume penahanan yang kecil dan muatan refrigeran yang lebih rendah.
• Desain yang dioptimalkan untuk setiap tugas dengan konfigurasi BPHE yang disesuaikan dengan spesifikasi pelanggan.
• Setiap BPHE telah diuji tekanan dan kebocorannya sebelum dikirim, memastikan produk dengan kualitas terbaik.
• Investasi berkelanjutan M&C dalam R&D memastikan solusi yang paling kompetitif.
