Nama Produk: | Plat penukar panas / gasket | Bahan Bingkai: | Baja Karbon, SS304, SS316L |
---|---|---|---|
Aplikasi: | HVAC, Pembangkit listrik, metalurgi besi | Ukuran Bentuk Plat: | 1463 * 708mm |
Ukuran Pusat Plat: | 1173 * 412mm | Area Transfer: | 0.8㎡ |
Kedalaman Alur Plat: | 3mm | Ketebalan Gasket: | 5.5mm |
Max. Tekanan Operasi: | 20kg / c㎡ | Max. Suhu Operasi: | 190 ℃ |
Menyoroti: | Suku Cadang Gasket Penukar Panas,Penggantian Gasket Penukar Panas |

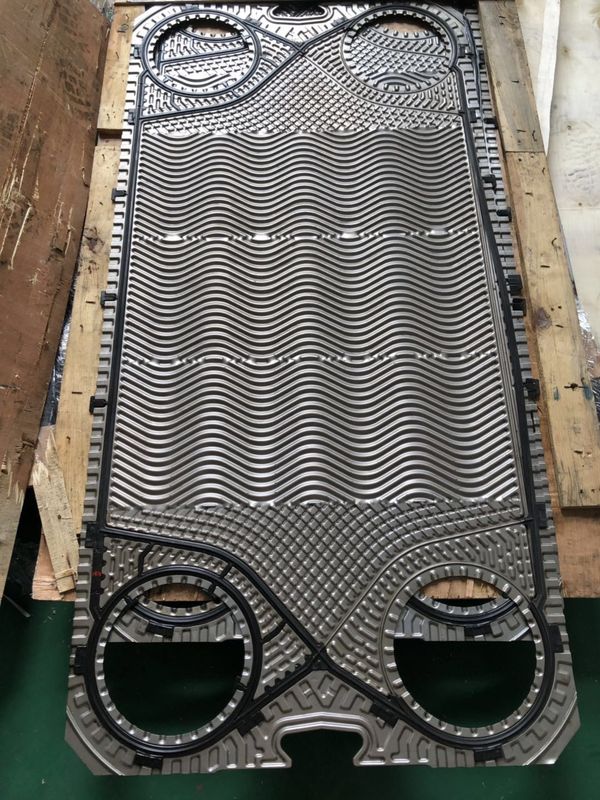

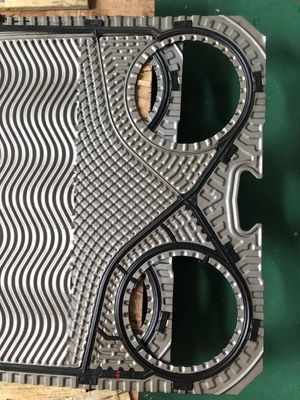

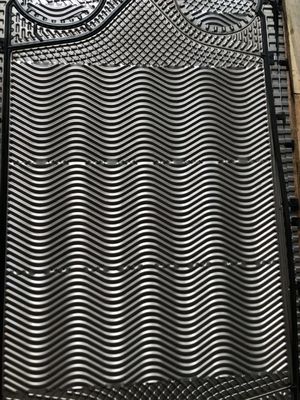

Industri Pembuatan Kapal Pemanas Uap Oil Cooler Plate Heat Exchanger Plate Gasket Bahan EPDM/NBR DX20DM
Konstruksi Penukar Panas Pelat
Prinsip utama penukar panas tipe pelat (PHEs) adalah untuk memungkinkan aliran silang dua cairan di atas area permukaan yang lebih besar.Penukar panas pelat memiliki efisiensi termal yang tinggi karena fluida panas mengalir ke bawah dan fluida dingin mengalir ke atas di atas pelat besar yang terbuka.Dibandingkan dengan penukar panas tipe tabung biasa, PHE memiliki efisiensi perpindahan panas yang lebih tinggi karena aliran silang dan kerutan di pelat meningkatkan turbulensi dan mengurangi bilangan Reynolds (Re).
Pelat Penukar Panas Pelat / Gasket DX20DM SpesifikasiDM
Suhu Operasi Maks. | 190 |
Tekanan Operasi Maks. | 20kg/c㎡ |
Bahan Piring | SS304,SS316L, 254SMO, Hastelloy, Titanium, Ti-Pd, Nikel |
Bahan paking | Nitril (NBR), HNBR, FPM, VITON A, VITON G, HTNBR, EPDM |
Bahan Bingkai | Baja Karbon, SS304, SS316L |
Fitur Penukar Panas Pelat
(1) Koefisien Perpindahan Panas Tinggi
MC Plate Heat Exchanger memberikan tingkat perpindahan panas yang tinggi, karena bentuk pelat yang menyebabkan turbulensi.Konfigurasi gasket khusus pelat mencegah pencampuran media yang sedang diproses.Di area pelabuhan kedua cairan dipisahkan oleh gasket ganda.Keamanan tambahan dipastikan dengan celah kebocoran.
(2) Menghemat ruang instalasi
Karena efisiensi perpindahan panas tinggi, hanya 2-30% ruang instalasi yang diperlukan dibandingkan dengan kapasitas penukar panas multi-tubular yang sama.
(3) Kontaminasi rendah
Aliran turbulen yang kuat yang dibentuk oleh bump in flow way dan waktu tinggal yang singkat dari fluida di dalam penukar panas akan menghasilkan efek untuk menghindari adhesi kerak.
Pembongkaran dan perakitan yang nyaman.Pembersihan mudah untuk menangani kontaminasi dengan cara yang efisien.
(4) Kehilangan panas minimum
Panas dipancarkan di sisi penukar panas tipe pelat dan karena ruang tidak banyak dibutuhkan, kehilangan panas dapat diminimalkan karena volume pembangkitan panas yang lebih sedikit bahkan ketika insulasi atau bahan insulasi panas tidak digunakan.
(5) Penerapan & standardisasi
Semua komponen atau suku cadang distandarisasi dan kompatibilitas suku cadangnya bagus.Plat nomor dapat ditambah atau dikurangi tergantung pada perubahan kapasitas.Pembersihan atau penggantian mudah dilakukan jika pelat atau paking sudah aus.
Keuntungan Penukar Panas Pelat
Desain kompak | Efisiensi termal yang tinggi |
De-mountable untuk pembersihan dan pemeliharaan | Dapat menambahkan pelat perpindahan panas tambahan jika diperlukan |
Cocok untuk aplikasi higienis dan industri | Cocok untuk digunakan dengan uap |
Bahan yang aman untuk makanan | Dapat beradaptasi dengan sistem CIP |
Pembersihan sederhana | Produk yang berkualitas |
Biaya perawatan rendah | Umur panjang |
Variasi profil untuk hubungan aliran yang sangat efektif | Pelat khusus untuk kondensasi uap |
Rasio harga/kinerja yang menguntungkan | Layanan yang ramah |
Keamanan operasional yang tinggi | Kekompakan |
Efektivitas tinggi | Kemungkinan aplikasi yang luas |

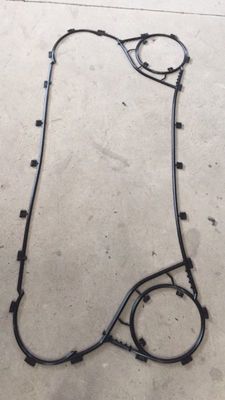

Bahan Gasket PHE
Bahan paking | Suhu (℃) | Cairan |
Viton/FKM | -5 ---------+180 | Asam, Cairan Alkali |
HNBR | -15--------+160 | Air/minyak mineral bersuhu tinggi, Air bersuhu tinggi |
NBR | -15--------+110 | Air, air Laut, air Asap Mineral |
EPDM | -25-------- +170 | Air panas, uap, Asam, Alkali |
Aplikasi Penukar Panas Pelat
Makanan | Susu, jus, larutan gula, kedelai dan minyak wijen, minuman keras, bir, pemanasan, sterilisasi/pendinginan untuk minyak nabati, dll., pemulihan panas dan pemanasan cair CIP |
Bahan kimia | Minyak bumi, parafin, berbagai asam, asam sulfat, minyak tanah, garam sulfat, seng, asam nukleat, proses polimerisasi, pendinginan air lunak, pemanasan untuk gliserin, dll., kondensasi etanol, dll. |
Tekstil | Air pencuci, larutan NaOH, pendingin air pencelupan, dan pemulihan panas limbah |
Listrik & elektronik | Sirkulasi air, pembilasan pendingin, pendinginan oli transmisi, trafo penyearah, pendinginan SCR, pendinginan heat traement frekuensi tinggi, pengolahan air murni, pendinginan tabung elektron dan pendinginan tungku penghitam |
Fasilitas mekanik | Pendinginan mesin, emulsi, oli hidraulik, pendinginan cairan abrasif, kompresor, pendinginan furance industri, oli transmisi, pendingin air autoklaf, dan pendinginan engine |
Pembuatan kapal | Pendinginan sentral, Oli Pelumas, Jaket, Air Piston, Oli Berat, Pendingin Oli Transmisi, Oli Diesel, Pemanasan awal Oli Pemanas |
Besi baja | Pendinginan cetakan, pendinginan untuk proses pengecoran kontinu, Tungku, pendinginan pabrik kokas, emulsi, pendinginan air amonia, mesin, pendinginan kompresor, pendinginan oli cuci, pendinginan oli hidraulik, pemulihan panas untuk air cuci dan pemrosesan pemulihan panas limbah lainnya |
Pengobatan permukaan | Pendinginan sulfat, fosfat, pemanasan/pendinginan untuk proses pretreatment cairan pelapis, pendingin cairan perlakuan panas, gavanizing dan pelapisan krom |
Proses ekstraksi | Alkohol Mentah, minyak kacang kedelai, pendinginan untuk asam lemak, dll. dan pemanasan untuk minyak kelapa, minyak nabati dll. |
Farmasi | Pendinginan, pemanasan dan pemekatan untuk mengekstraksi larutan, krim, larutan gula, suspensi emulsi, plasma, asam sitrat, dll. |
Bubur kertas | Air cuci, pendingin air klorin, dan pemulihan panas limbah |
Peralatan bangunan | Pemanasan, pemanasan untuk pasokan air panas, pemanasan dan pendinginan untuk HVAC, dll. Kondensor, evaporator, pendinginan pompa panas, pendinginan oli hidrolik dan pemulihan panas limbah |
Mobil | Pendinginan untuk solusi perlakuan panas dan cairan pemotongan, pemanasan untuk perlakuan awal pelapisan dan pendinginan cat untuk bilik semprot (sol fosfat, pendinginan) |
tangki ikan | Pemanas air laut tangki ikan, pemulihan panas limbah, inkubator, dan peternakan ikan |
Menanam | Sistem penyimpanan panas es pabrik pemanas distrik, pembangkit listrik tenaga nuklir dan kolam renang |
